电竞显示器144Hz到540Hz：晶振的硬门槛
你的高刷电竞屏，有没有这种“玄学”问题？
标称360Hz，实战却偶有拖影、高速镜头撕裂；换线换显卡都没用；刷到540Hz后，暗场噪声和文字边缘抖动反而更明显——十有八九，是参考时钟晶振没跟上刷新率的倍频倍数。
结论速览： 电竞显示器刷新率越高，scaler 对标准视频频点（27/54/148.5/156.25MHz）的倍频比越大，参考晶振的抖动会被同步放大。因此高刷屏应选 ≤0.3ps RMS、LVDS/LVPECL/HCSL 差分输出，支持标准视频频点的 工业级晶振（DXO差分振荡器），而非普通单端晶振。
一、高刷率背后，是一颗更“挑剔”的时钟
高刷显示链路中，板载晶振提供标准视频参考频点（27/54/148.5/156.25MHz），显示器scaler内部的PLL将其倍频至像素时钟。144Hz、240Hz、540Hz的差别，本质是倍频倍数不同——而PLL有个铁律：参考时钟有多少抖动，输出就被放大多少倍。
144Hz 2K屏倍频比相对温和；360Hz/540Hz时，晶振的微小抖动被放大为可见拖影与边缘毛刺；新型MiniLED/OLED面板对像素时钟更敏感，抖动会直接表现为暗场噪点、文字振铃——这类MiniLED/OLED电竞屏晶振的选型比普通屏更挑剔。
高刷显示器的“顺滑”，从一颗干净的差分晶振开始
二、高刷电竞屏对晶振有哪些硬门槛？
- 门槛① 差分输出，而非单端。 不少工程师会问“DP 2.0 显示器晶振要求到底是什么”——答案就在这：DP 2.0 / HDMI 2.1 接口合规要求纯净时钟边沿，LVDS/LVPECL/HCSL 差分输出天然抗共模噪声，是高速链路的标准答案。
- 门槛② 抖动必须压到 ≤0.3ps RMS。DP 2.0合规门槛为<0.3ps、HDMI 2.1 CTS为<0.5ps；高刷屏叠加高倍频，必须选≤0.3ps这一档。
- 门槛③ 频点要对、精度要高。 须稳定输出 27/54/148.5/156.25MHz 等标准视频频点，频率公差与温漂要小，否则PLL锁定不稳、画面周期性抖动。

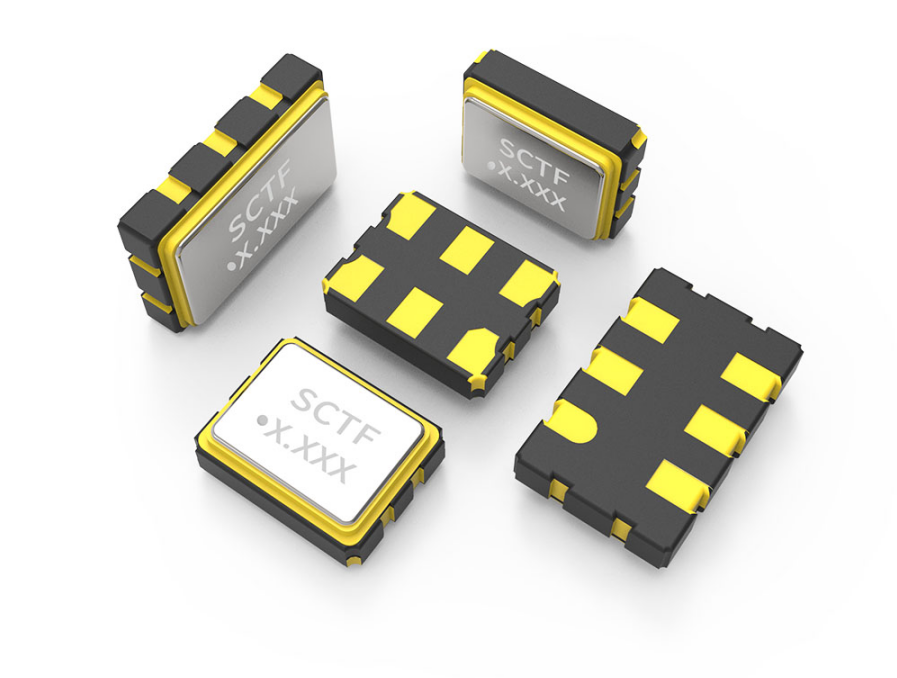

电竞高刷显示优选方案：DXO差分振荡器
系列
3Z/5Z/7Z
封装尺寸
SMD3225/SMD5032/SMD7050
频率范围
25~200MHz
输出类型
LVPECL / LVDS / HCSL
频率稳定性
±50ppm
相位抖动
≤0.3ps RMS
工作温度
-40~+85℃
供电电压
1.8V / 2.5V / 3.3V
标准交期
4~6周
典型应用：240Hz电竞显示器360Hz电竞显示器540Hz旗舰屏GPU参考设计HDMI 2.1分配切换器4K视频采集卡
不止电竞高刷显示 —— 从 144Hz 到 540Hz 旗舰屏、GPU 参考设计到 HDMI 2.1 分配切换器与广播级视频设备，SCTF 为视频电子全场景提供晶振选型解决方案。覆盖 DXO 差分振荡器、低相噪 SPXO 及超低相噪晶振等全系列产品，助力终端设备通过 DP 2.0 / HDMI 2.1 合规认证。
四、关于 SCTF 星通时频
SCTF星通时频专注频率控制元件23年，国家级专精特新企业、30+核心专利；DXO差分振荡器与低相噪SPXO全系列100%出厂前抖动全测。凭借稳定的原厂供应能力与长期FAE技术保障，标准交期4周、最快3-5天即可交付打样样品，助力显示与视频设备厂商缩短项目周期，加速产品方案的验证与商业化落地。
为什么高刷屏要差分晶振？
单端晶振抗共模噪声能力差，DP 2.0 / HDMI 2.1 接口合规要求纯净时钟边沿。LVDS/LVPECL/HCSL 差分输出天然抑制共模干扰，能保证倍频后的像素时钟边沿干净，是高刷显示链路的标准答案。
晶振抖动大会怎样影响画质？
参考晶振的抖动会被 scaler PLL 按倍频比放大。抖动偏大时，高刷画面会出现拖影、暗场噪点、文字边缘振铃与毛刺，刷新率越高越明显。所以高刷屏必须把参考晶振抖动压到 ≤0.3ps RMS。
电竞显示器常用哪些参考频点？
标准视频频点 27 / 54 / 74.25 / 148.5 / 156.25MHz 最常见；GPU 参考设计与 HDMI 分配器多取 27/54/156.25MHz。选晶振时务必确认能稳定输出对应频点且频率精度达标。
国产晶振能替代日系吗？
可以。SCTF DXO 差分振荡器在抖动（≤0.3ps RMS）、差分输出与标准视频频点覆盖上对标日系 ，且交期 4~6 周远快于日系 16 周+，适合高刷显示器量产保供。
