视频卡顿不流畅，晶振该不该背锅？
视频矩阵系统刚装好时一切正常，跑着跑着就开始卡顿、掉帧，偶尔还伴随着花屏。查线、查显卡、调参数，该试的都试了，问题却时好时坏，就是断不了根。
这种"查不出原因"的故障，罪魁祸首往往是一颗不起眼的晶振。
一、视频矩阵里，晶振到底在干什么？

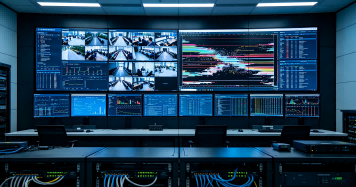

视频矩阵要把几十路甚至上百路信号同时切换、分配、传输，所有设备必须踩在同一个节奏上。这个节奏就是时钟信号，而晶振就是产生这个时钟的源头。
如果晶振精度不够、抖动太大，后果很直接：
- 画面卡顿、掉帧：时钟不稳，数据采样就出错
- 花屏、闪屏：时钟抖动大，高速信号完整性变差
- 多屏拼接时不同步：各路时钟偏差累积，画面错位
- 长时间运行后越来越卡：晶振温漂大，工作几小时后频率漂移严重
这些问题，换再好的线、再贵的显卡都解决不了。根子在"心跳"上。
二、什么情况下晶振的嫌疑最大？
当然，不是所有卡顿都是晶振的问题，但以下几种情况晶振的嫌疑非常大：
新装的系统，一上负载就卡
满带宽工况下，普通晶振的频率偏差或抖动超标，导致时钟裕量不足。也可能是时钟分配方案设计时负载估算有误，晶振带不动后端多路输出。
上午正常，下午开始卡
如果用的是廉价的SPXO，环境温度从25℃升到50℃，普通晶振的温漂就出来了，频率漂移严重。
多个屏幕拼接，画面不同步
视频矩阵里有多路输出，如果各路的参考时钟精度不一致，跑着跑着就不同步了。
花屏，但线换了没用
HDMI、SDI这些高速视频接口对时钟抖动非常敏感。晶振相位噪声太差的话，高频分量出错，画面上就表现为花屏、噪点。
三、视频矩阵晶振选型注意事项
视频系统卡顿原因很多——软件、带宽、线缆、晶振都有可能。但晶振这个问题最容易被忽略，也最难排查。以下是三个选型要点：
1
主控时钟使用工控级晶振
工业级晶振在-40~+85℃全温区频差控制在±20ppm以内，才能扛得住机房和户外环境的温度变化。
2
多路输出，时钟要同源
如果矩阵有多路HDMI/SDI输出，各路的参考时钟最好同源，或者用同一颗时钟缓冲芯片分发，避免各路漂移不一致导致不同步。
3
关注相位噪声，不只是频偏
选晶振不能只看频偏参数，对于高清视频应用来说，相位噪声同样重要。
四、SCTF星通时频 · 视频行业专用晶振
针对视频矩阵、安防监控、高清显示等应用场景，SCTF星通时频推出完整产品矩阵：
| 晶振类型 | 核心优势 | 适用场景 |
|---|---|---|
| 低抖动SPXO | 低相位噪声 | HDMI/SDI接口参考时钟 |
| MHz贴片晶振 | 小尺寸、一致性高 | 通用视频设备 |
| TCXO | -40~+85℃全温区±20ppm | 户外/工业级应用 |
| VCXO | 频率可调 | 多机位同步 |
视频卡顿不流畅，晶振该不该背锅？答案是：在排除软件、带宽、线缆等问题后，晶振往往是那个最难查的根源。
SCTF星通时频深耕石英晶振领域二十三年，为视频矩阵、安防监控、高清显示等场景提供全系列晶振产品与选型支持。
如果您正在被视频系统卡顿、花屏、不同步等问题困扰，欢迎联系SCTF星通时频技术团队，获取专业选型建议与样品支持。
