无线基础设施级时钟方案 | 高精度TCXO

无线基础设施解决方案

无线基础设施是实现万物互联的核心，应用于WiFi 7 AP、5G FWA CPE及UWB定位系统等场景。对射频参考时钟、系统管理时钟及高速接口时钟提出了严格的低抖动与低功耗要求，同时需支持宽温工作环境下的频率稳定度。

SCTF星通时频以时钟技术为核心，为无线场景提供差异化解决方案——MHz时钟振荡器满足系统主控与辅助时钟需求，32.768kHz时钟振荡器为系统日志与待机时钟提供可靠保障，低功耗时钟振荡器针对UWB标签等功耗敏感场景提供延长续航方案，DXO差分振荡器支撑企业旗舰AP多千兆回传SerDes参考，TCXO温补振荡器针对WiFi 7 4096-QAM及UWB锚点高精度定位提供升级选项。满足无线设备对信号质量与连接稳定性的严苛要求，助力无线设备实现稳定可靠的连接体验。

应用手册

方案优势

01高精度保障TCXO温补晶振保障WiFi 7/FWA/UWB高精度参考。±0.5ppm全温区精度（-40~+85℃），保障WiFi 7 4096-QAM EVM达标、FWA基带信号稳定、UWB锚点亚米级定位精度
02高速互联DXO差分振荡器保障企业旗舰AP多千兆回传SerDes信号完整性。≤0.5pS低抖动，适配2.5G/5G/10G上联，确保回传端口一致性测试通过
03极致省电低功耗晶振专为UWB标签等功耗敏感场景设计。≤74µA典型工作电流，较普通SPXO降低50%以上，有效延长电池供电设备续航时间。

产品选型指南

核心产品	规格书	核心参数	特点	应用场景

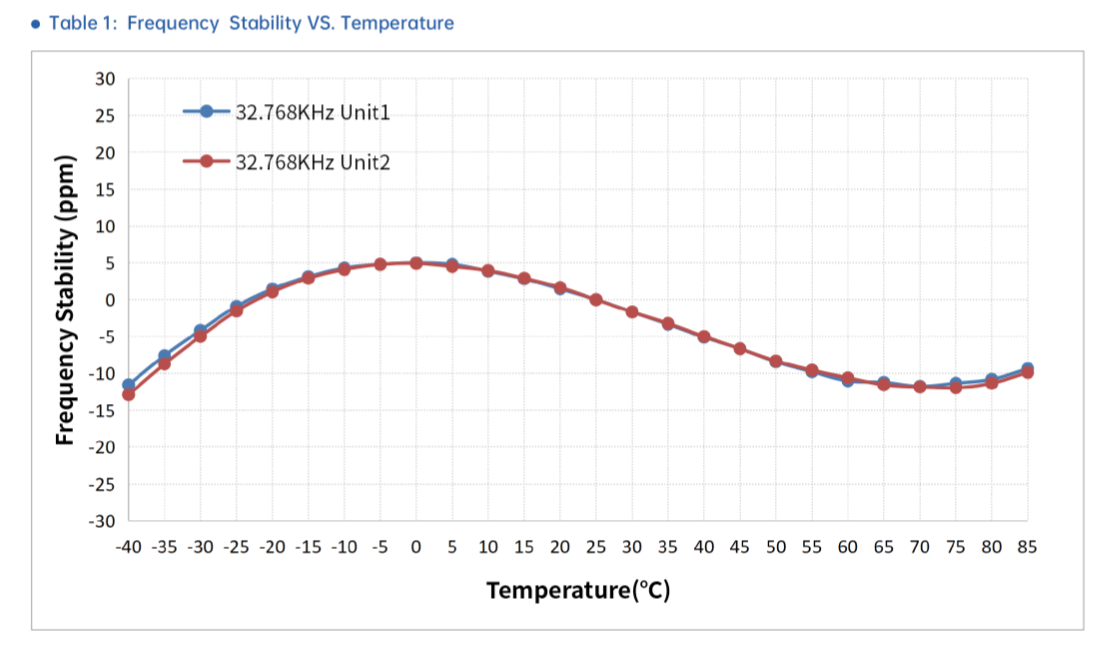

32.768kHz时钟振荡器 0CK/1CK/2CK/3CK/5CK/7CK系列	PDF	频率：32.768kHz 频率公差：±20ppm 供电电流：90μA max. 封装：SMD1612/SMD2016/SMD2520/SMD3225/SMD5032/SMD7050	低功耗待机时钟精准实时计时全场景标配器件	系统时间戳掉电日志保持待机唤醒时钟
MHz时钟振荡器 0C/1C/2C/3C/5C/7C系列	PDF	频率：1-160MHz 频率公差：±20ppm 输出：CMOS 封装：SMD1612/SMD2016/SMD2520/SMD3225/SMD5032/SMD7050	宽频覆盖，灵活适配高可靠性基础时钟源多封装兼容设计	WiFi AP/FWA CPE系统主控时钟以太网PHY时钟 MCU管理时钟
低功耗时钟振荡器 2L/3L/5L/7L系列	PDF	频率：1~54MHz 功耗：≤74µA（典型值）频率公差：±20ppm 封装：SMD2520/SMD3225/SMD5032/SMD7050	超低功耗设计延长电池续航微型化封装	UWB标签主力功耗敏感型系统管理高可靠性低功耗主控
DXO差分输出振荡器 3Z/5Z/7Z系列	PDF	频率：90~200MHz 抖动：≤0.5pS max. 输出：LVPECL/LVDS/HCSL 封装：SMD3225/SMD5032/SMD7050	低抖动差分输出抗共模干扰支持多输出模式	企业旗舰AP主力高密度回传SerDes 核心级回传SerDes
TCXO温补振荡器 1TH/2TH/3TA系列	PDF	频率：10~52MHz 频率稳定性：±0.5ppm 输出：Clipped Sine Wave 封装：SMD2016/SMD2520/SMD3225	全温区高稳频抗温漂性能优异小型化封装适配紧凑布线	WiFi 7 AP 4096-QAM/MLO射频参考 FWA CPE基带参考 UWB锚点高精度定位
