医学成像设备时钟方案 | 精密时钟 · 守护每一次清晰成像

医学成像解决方案

医学成像设备是临床影像诊断的“金标准”工具——超声诊断设备完成波束形成与多普勒成像，DR完成X射线平板探测，CT完成滑环旋转与投影重建，内窥镜完成4K/8K视频成像。随着设备向更高分辨率、更快扫描、更清晰成像方向演进，波束形成采样、高速数据链路、滑环旋转同步、DICOM时间戳对精度、相噪、可靠性的要求截然不同——时钟已成为医学成像设备能否达到图像质量与设备可靠性的核心瓶颈。

SCTF星通时频专注精密时钟技术，聚焦医学成像设备时钟市场，以RTC晶振满足DICOM时间戳与图像溯源需求，以低相噪/超低相噪晶振支撑波束形成与高端成像基准，以DXO差分振荡器保障FPD/投影/视频高速数据链路，以车规级SPXO守护CT滑环旋转同步与移动抗振，构建覆盖超声诊断、数字X射线（DR）、CT设备、内窥镜·手术导航的全场景成像级时钟方案。

应用手册

方案优势

01相噪纯净CN/SOB系列低相噪/超低相噪晶振，相噪≤-149dBc/Hz（CN）/≤-160dBc/Hz（SOB），保障超声波束形成信噪比，低对比度病灶可辨。
02抖动超低 Z系列DXO差分振荡器抖动≤0.5pS，保障DR/CT/内窥镜高速数据链路，图像均匀性从82%提升至96%。
03抗振宽温 A系列车规级SPXO通过AEC-Q200认证，-40~+125℃宽温抗振，保障CT滑环120-280rpm高速旋转下的时序精度。

产品选型指南

核心产品	规格书	核心参数	特点	应用场景
32.768kHz石英晶体 TF1610/TF2012/TF3215系列	PDF	频率：32.768kHz 频率公差：±20ppm 负载电容：6/7/9/12.5pF 封装：SMD1610/SMD2012/SMD3215	DICOM时间戳影像溯源/质控合规年老化率≤±3ppm	便携超声/胶囊内镜通用DICOM时间戳高端CT/影像设备溯源
低相噪时钟振荡器 2CN/3CN/5CN/7CN系列	PDF	频率：1~54MHz 工作电压：1.8V,2.5V,3.3V 频率公差：±20ppm 封装：SMD2520/SMD3225/SMD5032/SMD7050	波束形成纯净基准主控系统参考保障图像信噪比	便携超声/掌上超声推车式彩超/内窥镜主控高端彩超/手术导航系统

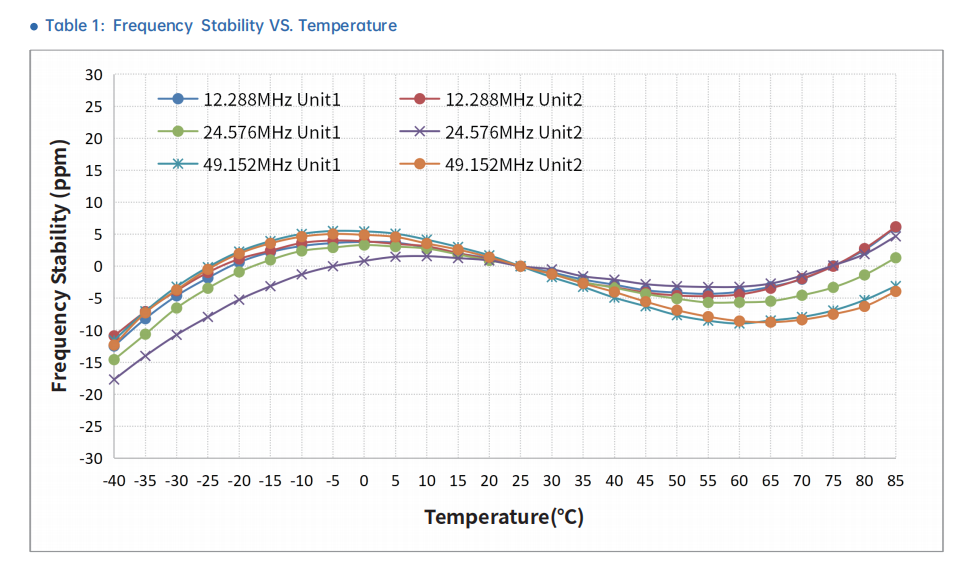

超低相噪时钟振荡器 SOB-330/SOB-331/SOMC-330系列	PDF	频率：1~54MHz 工作电压：1.8V,2.5V,3.3V 频率公差：±10ppm 封装：PXO-14/SMD1409	高端成像纯净基准优异相噪性能保障高分辨率图像质量	高端彩超（3D/4D/弹性）高端彩超高端超声/科研级影像
车规级时钟振荡器 A1C/A2C/A3C/A5C/A7C系列	PDF	频率：1~54MHz 频率稳定性：±30/±50/±100ppm 工作温度：-40~+125℃ 封装：SMD2016/SMD2520/SMD3225/SMD5032/SMD7050	滑环旋转同步抗振宽温设计高可靠保障	CT滑环旋转同步移动DR/便携CT 高端CT/宽体CT滑环同步
DXO差分输出时钟振荡器 3Z/5Z/7Z系列	PDF	频率：90 - 200MHz 抖动：≤0.5pS max. 输出：LVPECL/LVDS/HCSL 封装：SMD3225/SMD5032/SMD7050	低抖动差分输出核心主力信号完整性强	主流DR/64排CT数据链路高端CT投影链路/4K内窥镜视频链路宽体CT/8K内窥镜/超高通量影像链路
