视频电子解决方案

8K/高刷普及、HDMI 2.1/DP 2.0合规、视频墙拼接与广播级SDI长距离传输的持续升级，叠加日系晶振交期延长（16周+）带来的国产替代窗口，视频电子行业正迎来技术升级与供应链重构的双重拐点。DXO差分晶振作为高速视频接口的时钟心脏，直接决定HDMI 2.1 CTS合规、抖动指标、多屏同步精度与SDI信号完整性——是高端视频设备的底层分水岭。SCTF以工业级DXO差分振荡器为核心，配合CN系列低相噪SPXO与V系列VCXO压控振荡器，覆盖从电竞显示器到广播级视频设备的全场景需求。

应用手册

方案优势

01超低抖动，信号纯净DXO差分晶振实测抖动0.5ps RMS
支持LVPECL/LVDS/HCSL差分输出，满足HDMI 2.1、DP 2.0高速传输需求
从源头保障信号完整性，呈现纯净画质
02专业同步，稳定可靠VCXO晶振实现Genlock相位微调与帧同步
全温区频率稳定，多机位/多设备同步无偏差
宽温区（-40~+85℃）设计，低老化率保障长期一致性
03快速交付，易于集成主流型号3-5天快速打样，交期4周
支持SMD2520~7050小型封装，适配高密度PCB布局
全流程IATF16949品控，100%可追溯

场景赋能

视频产品矩阵-应用场景

产品选型指南

核心产品	规格书	核心参数	特点	应用场景
DXO差分振荡器 2Z/3Z/5Z/7Z系列	PDF	频率：90-200MHz 抖动：0.5ps RMS 输出：LVPECL/LVDS/HCSL 封装：SMD2520/SMD3225/SMD5032/SMD7050	视频级主力，差分输出抗共模干扰支持HDMI 2.1 / DP 2.0合规可替代日系	电竞显示器 HDMI分配/切换视频墙拼接广播切换台
VCXO压控振荡器 3V/3VA/5V/5VA/7V/7VA系列	PDF	频率：2 - 54MHz 牵引范围：±50ppm/±100ppm 输出：CMOS 封装：SMD3225/SMD5032/SMD7050	Genlock同步专用支持相位微调与帧锁定满足广播级多机位/多设备同步精度要求	广播切换台转播车系统多机位同步
超低相噪SPXO SOMC系列	PDF	频率：1 - 54MHz 相噪：≤ -160dBc/Hz @ 1kHz 抖动：35fs typ. 封装：SMD 1409	广播级参考时钟专用超低相噪设计满足母带级视频设备与Genlock同步发生器严苛要求	广播参考时钟 Genlock发生器母带级设备
低相噪SPXO 2CN/3CN/5CN/7CN系列	PDF	频率：1 - 54MHz 相噪：≤ -149dBc/Hz @ 1kHz 输出：CMOS/LVCMOS 封装：SMD2520/SMD3225/SMD5032/SMD7050	低相噪设计，配合DXO覆盖视频全链路辅助时钟需求，高性价比交期4周	视频处理器拼接控制器 SDI传输设备

产品优势

标称频率：156.25MHz
相位抖动（typ.）: 50fsec
相位噪声（typ.）：-134dBc/Hz Offset 1KHz at 3.3V
标称频率：24.576MHz
相位抖动（typ.）: 39fsec
相位噪声（typ.）：-165dBc/Hz Offset 1KHz at 3.3V

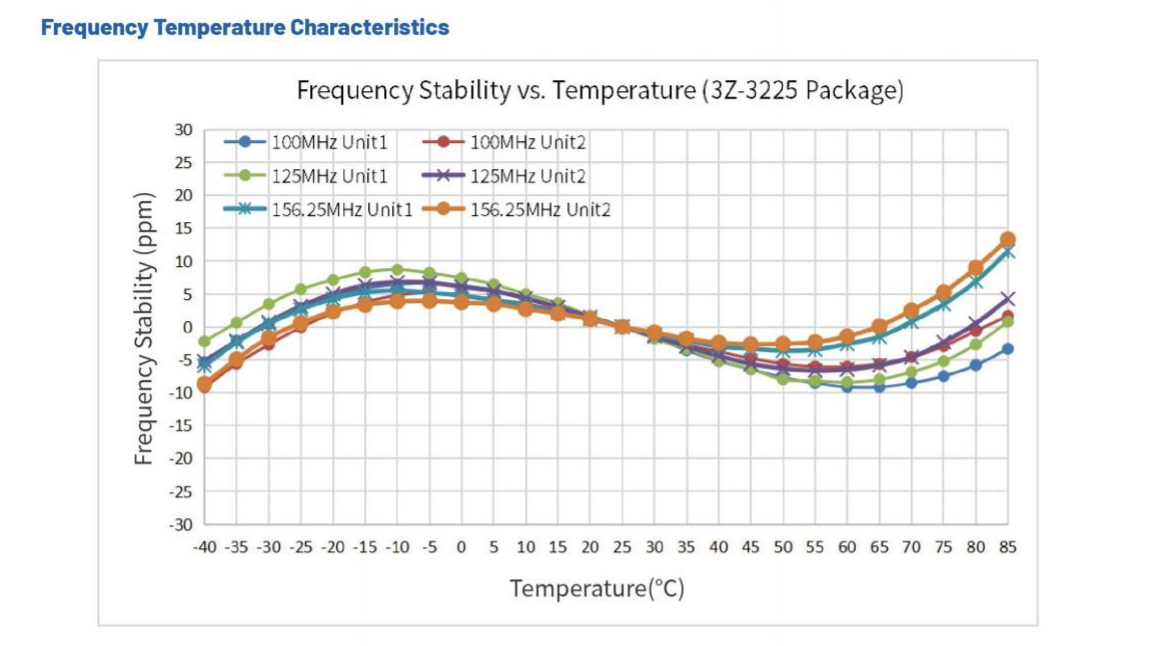

全温区频率稳定度≤±20ppm，宽温设计保障户外设备严寒酷暑下时钟不漂

advantages 公司优势

: 源头厂家23年元老级企业
成立于2003年，国家级高新技术企业、专精特新企业。工厂位于广东河源国家级高新技术产业园，拥有11,000㎡万级净化工厂、全自动进口设备及市级振荡器工程技术中心。从晶片设计到成品封装，全流程自主生产，确保产品高效交付与品质可控。

: 品类丰富品类齐全·全场景覆盖
拥有完整的晶振产品线，覆盖 MHz石英晶体、32.768kHz石英晶体、石英晶体振荡器、VCXO 、TCXO 、OCXO 等全品类。满足物联网、网络通信、人工智能、工业电子、音视频电子等多领域应用场景。

: 品质保障全流程品控·国际标准认证
通过ISO9001、ISO14001、IATF16949等国际体系认证，产品符合ROHS、REACH标准，从原材料到成品全流程数字化监控，确保每一颗晶振高可靠性。

: 服务优势快速响应·深度定制
24小时在线响应，3-5天快速打样，72小时内FAE技术支持，支持个性化频率定制与灵活交付，助力客户快速完成产品开发与量产落地。从售前到售后形成完美闭环服务，成为国内及世界知名厂商的信赖合作伙伴。
