解决光端机长距离光纤传输画面不稳、信号掉线问题，关键在于选用148.5MHz差分晶振。常规单端晶振时钟抖动超标、抗干扰性能薄弱，是长距传输不稳定的核心诱因。针对SDI/HD-SDI、HDMI高清视频长距光纤传输场景，选用148.5MHz差分晶振（RMS抖动＜0.5ps），是稳住时钟信号、保障视频完整传输的关键方案。
一、为什么普通晶振在长距离传输中容易出问题？

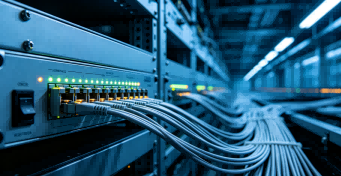

不少工程现场都遇到过：光端机在实验室连续72小时稳定运行，接入1.5公里光纤后接收端画面频繁出现横向杂纹，眼图几乎闭合成一条线。光功率和链路都正常，问题就出在晶振上。
| 对比维度 | 普通单端晶振 | 148.5MHz差分晶振 |
|---|---|---|

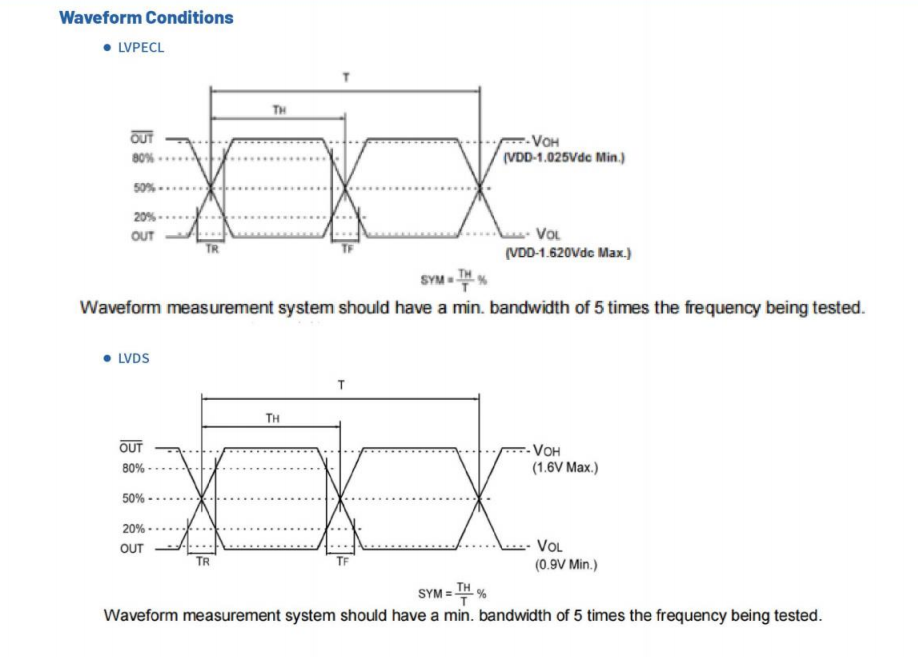

| 输出类型 | 单端输出（CMOS） | 差分输出（LVPECL/LVDS/HCSL） |
| 抗干扰能力 | 弱（共模噪声直接叠加） | 强（差分信号抵消共模噪声） |
| RMS抖动 | 1-3ps | ＜0.5ps |
| 长距传输表现 | ＞1公里误码率急剧上升 | 数公里稳定传输 |
简单说，实验室测的是"能用"，现场要的是"扛得住"。普通晶振往往缺的正是后者。
二、差分晶振如何针对性解决长距光纤传输痛点？
差分逻辑：两条信号线相位相反，外界噪声同时耦合到两条线上，到接收端一减，噪声抵消。长距离传输的共模干扰是主要噪声源，差分输出正好治这个。
抖动指标：SCTF 148.5MHz差分晶振的实测RMS抖动＜0.5ps。眼图裕量比普通晶振大不少，长距离传输不丢包、不花屏。
工作温度：室外机箱夏天暴晒冬天结冰，普通晶振温漂到一定程度频率就偏了。工业级-40~85℃的差分晶振，省心很多。
三、光端机差分晶振选型核心指标
| 关键指标 | 选型门槛 |
|---|---|
| 输出类型 | LVPECL/LVDS/HCSL，需匹配主控芯片接口 |
| RMS抖动 | ＜0.5ps，保障长距离传输眼图裕量 |
| 工作温度 | -40~85℃工业级，适应户外宽温场景 |
| 推荐频点 | 148.5MHz（SDI/HDMI）、74.25MHz、125MHz（SerDes） |
若晶振RMS抖动超过0.5ps阈值，光纤长距离传输后眼图裕量不足，设备误码率会显著升高，直接出现画面闪烁、信号掉线问题。
四、光端机差分晶振常见问题
五、SCTF光端机用差分晶振产品方案
SCTF星通时频DXO系列差分晶振适用于光端机、光纤收发器等长距离传输设备：
| 参数 | 规格 |
|---|---|
| 封装规格 | SMD3225 / 5032 / 7050 |
| 频率范围 | 90~160MHz |
| 工作电压 | 1.8V / 2.5V / 3.3V |
| RMS抖动 | 0.5ps max. |
| 频率公差 | ±10ppm / ±20ppm max. |
| 温度特性 | ±20ppm / ±30ppm max. |
| 工作温度 | --40℃~+85℃ |
光端机实现数公里光纤长距离稳定传输、杜绝画面闪屏与信号掉线，关键在于148.5MHz差分晶振的信号完整性支撑。一颗低抖动、宽温稳定、差分输出的高精度晶振，直接决定光纤远距离传输后，接收端能否还原清晰无噪高清画面。
如需样品测试或选型建议，欢迎联系SCTF星通时频技术团队。
