视频拼接控制器工程师最怕什么？项目验收前夜，拼接大屏突然出现画面撕裂——返工成本数万、工期延误半月、客户信任归零。而这类问题的罪魁祸首，往往是一颗选错了的视频电子晶振。
SCTF星通时频深耕频率控制元器件领域二十三年，为视频拼接控制器提供完整的差分晶振与普通SPXO选型方案。本文从工程实战角度，拆解两类晶振的核心差异，帮工程师快速做出选型决策。

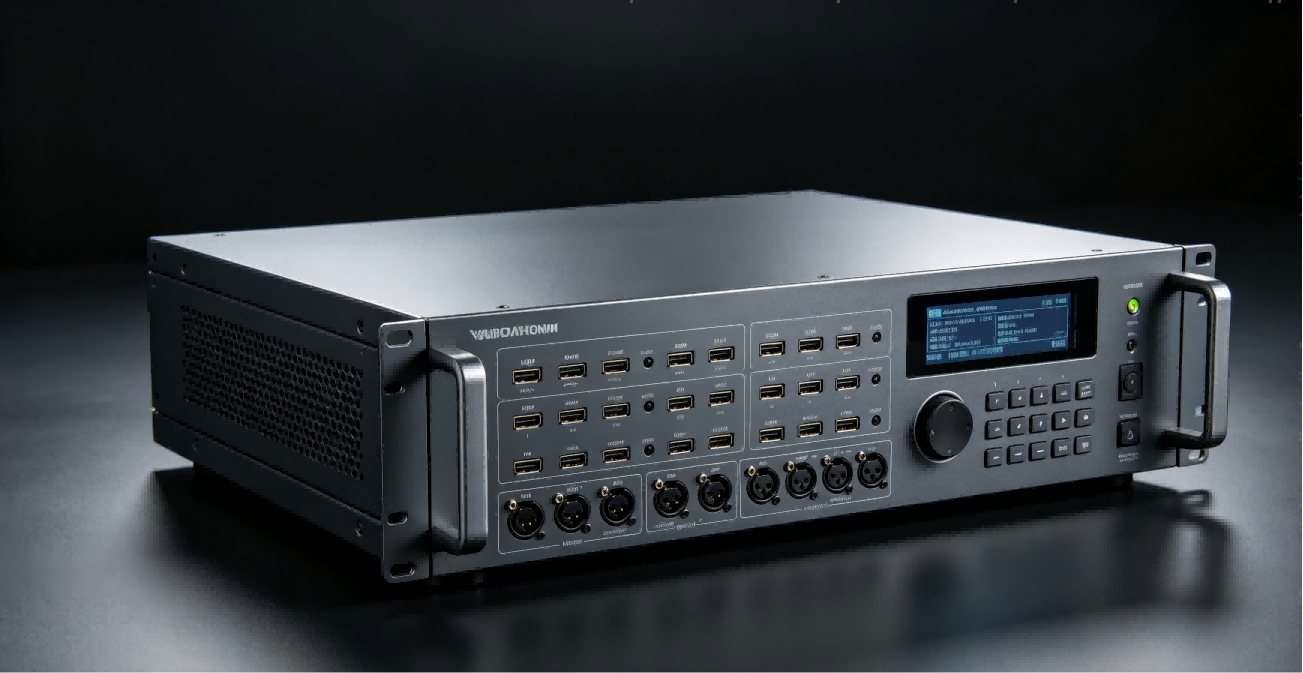

视频拼接控制器 · 多路信号同步拼接
一、视频拼接控制器的四大时钟要求
高稳定性
全温域漂移会导致时序错位
低抖动
差分晶振≤0.5ps，普通SPXO 3~10ps
强抗干扰
差分信号天然抵消共模噪声
宽温工作
工业级-40~85℃
二、差分晶振与普通SPXO的核心差异
| 对比项 | 普通SPXO | 差分晶振 |
|---|---|---|
| 输出类型 | 单端输出（CMOS） | 差分输出（LVPECL/LVDS/HCSL） |
| 抗干扰能力 | 一般 | 强 |
| 传输距离 | 短距离（PCB内） | 支持板间长距离传输 |
| 信号完整性 | 一般 | 优秀 |
| 抖动性能 | 1-3ps | 可低至0.5ps以下 |
普通SPXO晶振
VS
SCTF差分晶振
三、视频拼接控制器晶振选型指南
按设备等级选
普通会议室/展示屏：普通SPXO高端指挥中心/广播系统：差分晶振（抖动＜0.5ps）
4K/8K超高清项目：必须使用超低抖动差分晶振
按接口类型选
HDMI 1.4/2.0：普通SPXO基本够用HDMI 2.1/DP 2.0：必须使用差分晶振
多路级联拼接：差分输出是必选项
按环境要求选
商业办公环境：工业级SPXO（-40~85℃）高可靠性场景：选择IATF16949认证供应商
四、SCTF差分晶振产品推荐
| 系列 | 封装 | 频率范围 | 输出类型 | 适用场景 |
|---|---|---|---|---|
| 3Z | SMD3225-6P | 90-160MHz | LVPECL/LVDS/HCSL | 视频处理器主时钟、HDMI接口 |
| 5Z | SMD5032-6P | 90-160MHz | LVPECL/LVDS/HCSL | 多路高速信号处理 |
| 7Z | SMD7050-6P | 90-160MHz | LVPECL/LVDS/HCSL | 全天候连续工作、广电级应用 |
推荐频点：100MHz、125MHz、156.25MHz、200MHz
更多详细差分晶振参数与规格书
查看全系列产品
五、为什么视频拼接控制器厂家选择SCTF？
SCTF星通时频提供的不只是超低抖动晶振，还包括：时钟树设计咨询与参数优化、PCB布局与阻抗匹配建议、信号完整性仿真支持、样品快速交付与技术支持。
如需样品测试或选型建议，欢迎联系SCTF星通时频技术团队。
