SPXO、TCXO、VCXO有什么区别？视频电子晶振类型选型对照表
在设计视频采集卡、高清传输设备或4K/8K编解码器时，你是否遇到过这样的困扰：设备在常温下一切正常，一到户外就音画不同步？画面偶尔出现横纹、花屏，但查遍电路都找不到原因？
SPXO、TCXO、VCXO——这三类晶振在视频电子中各有分工。搞不清它们的区别，就像用面包车去跑F1赛道，能跑，但总差那么一口气。这篇文章不绕弯子，直接帮你理清：SPXO、TCXO、VCXO到底有什么区别？什么时候该用谁？
SPXO、TCXO、VCXO——这三类晶振在视频电子中各有分工。搞不清它们的区别，就像用面包车去跑F1赛道，能跑，但总差那么一口气。这篇文章不绕弯子，直接帮你理清：SPXO、TCXO、VCXO到底有什么区别？什么时候该用谁？
一、视频电子中三类常见时钟问题
二、SPXO、TCXO、VCXO：一张表看懂区别
| 对比维度 | SPXO | TCXO | VCXO |
|---|---|---|---|
| 核心特点 | 简单、经济、即插即用 | 温度补偿、全温域稳定 | 频率可调、可同步 |
| 频率稳定性 | ±20~50ppm | ±0.5~2ppm | ±30~100ppm（可调范围） |
| 温度适应性 | 常温OK，高温/低温会漂 | -40~85℃稳定 | 取决于内部晶体 |
| 是否可调 | 不可调 | 不可调 | 压控可调 |
| 典型应用 | 机顶盒、采集卡、普通显示器 | 安防摄像机、户外设备 | 拼接屏、多机位、SDI/HDMI同步 |
一句话总结：预算有限、环境稳定 → SPXO；环境温差大、要求不掉链子 → TCXO；多设备同步、需要锁相 → VCXO。
三、选型对照表：按设备类型直接匹配
| 视频电子设备类型 | 推荐晶振类型 | 为什么 |
|---|---|---|
| 视频采集卡 / HDMI采集盒 | SPXO（25/27/54MHz） | 室内工作，成本优先，频率够用 |
| 4K/8K编解码器 / 直播推流盒 | SPXO或低抖动SPXO | 需要低抖动，但不需温补或调频 |
| 安防摄像机 / 行车记录仪 | TCXO | 户外温差大，频率漂移会丢帧 |
| 视频拼接处理器 / 矩阵 | VCXO 或 TCXO+VCXO | 需要同步多路信号，频率需微调 |
| 专业监视器 / 广播级设备 | TCXO 或 VCXO | 对同步精度要求高 |
| 多机位导播台 / 切换台 | VCXO + Genlock | 需要外部同步锁相 |
四、SCTF对应产品系列：三类晶振都覆盖
SPXO系列

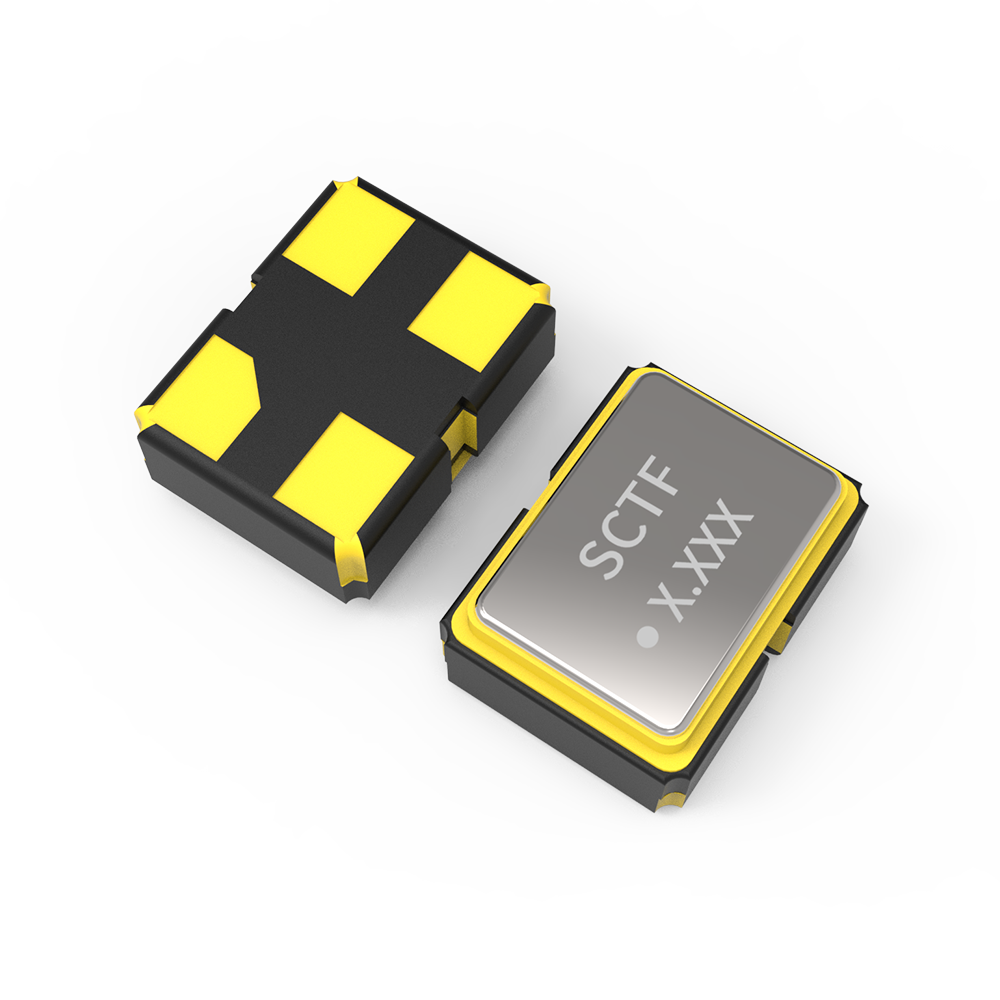

普通SPXO：7050/5032/3225/2520/2016/1612封装，宽频率范围
超低抖动SPXO：抖动＜0.5ps，LVPECL/LVDS差分输出
目标场景：采集卡、编解码器、消费级视频设备
TCXO系列
精度：±0.5~2ppm
封装：3225/2520/2016
工作温度：-40~85℃全温域稳定
目标场景：户外视频设备
VCXO系列
压控范围：±50~100ppm
封装：7050/5032/3225
特点：低抖动，支持同步锁相
目标场景：拼接屏、导播台、广播级同步
三种类型，一套解决方案。SCTF星通时频提供从选型咨询到样品测试的全流程支持。
五、服务优势：选型不踩坑，供应不掉链
2小时技术回复
48小时快速出样
7-10天小批量交付
IATF16949全程追溯
SPXO、TCXO、VCXO，没有谁绝对更好，只有谁更合适你的场景。室内固定设备，SPXO是务实的选择；户外宽温环境，TCXO能帮你省掉返修；多设备同步系统，VCXO才是正解。
下次再遇到视频信号不稳、音频偏移、画面撕裂，不妨先检查一下：晶振类型，选对了吗？
