拆解电视、机顶盒、投影仪、播放器等视频设备，BOM上的晶振频率里，27MHz、24.576MHz、148.5MHz这些数字总是很常见。表面看毫无规律，但每一个频点背后都有明确的技术逻辑——它们是行业前辈为了兼容模拟电视制式、统一数字音视频标准而精心测算出的行业基准频率，支撑着音画同步、画质清晰、设备互通，是整个数字视频行业的底层基石。
本文从视频行业标准源头出发，解析这三个特殊频率的来历，并梳理对应的晶振选型要点。

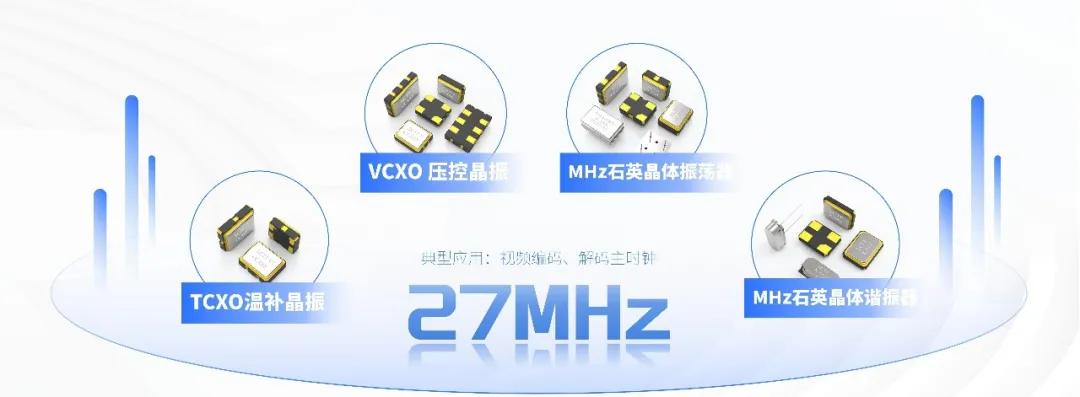

一、27MHz：视频行业的通用时钟底座
27MHz几乎出现在每一颗视频主控芯片的规格书里，源头可追溯至CRT电视时代。PAL制式行频为15625Hz（625行×25帧），进入数字视频时代后，MPEG-2标准为兼容旧制式，选择了行频的整数倍：15625×1728＝27MHz。
此后，27MHz被写入MPEG-2、H.264、H.265等主流标准，成为视频行业的"通用时钟底座"，从DVD沿用至8K，超过30年。
选型提示：若主控芯片支持54MHz，仅需调整PLL倍频即可，无需重新评估时钟树——54MHz是27MHz的整数倍。SCTF提供27MHz/54MHz晶体及低抖动SPXO，覆盖6-20pF负载电容、±10ppm频差。

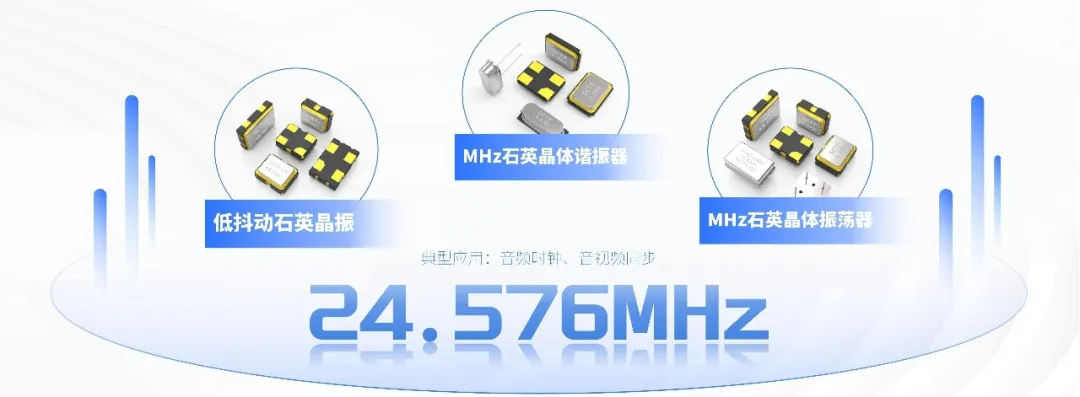

二、24.576MHz：音视频同步的桥梁
24.576MHz在音频场景中更常见，但视频设备同样需要——因为视频里有声音。专业音频采样率为48kHz，早期音频Codec需要512倍时钟：48kHz×512＝24.576MHz。当视频设备同时处理画面和声音时，这颗频率成为音视频同步的公共参考时钟。
选型提示：部分SoC要求24.576MHz与27MHz使用两颗独立晶体，而非从主时钟PLL分频——音频时钟对相位噪声要求更高，共用可能导致音画不同步。SCTF 24.576MHz晶振采用低相噪设计，适配音频Codec场景。

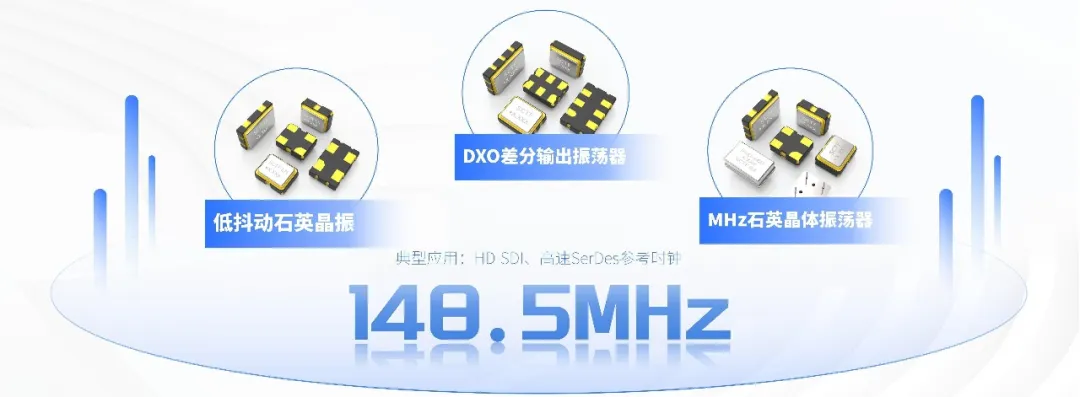

三、148.5MHz：高清时代的加速引擎
1080p高清画面所需像素时钟为74.25MHz或148.5MHz。148.5MHz是27MHz的5.5倍——虽非整数倍，但属于当时芯片PLL可实现的倍频范围。标准制定者的原则很明确：新频率须与旧基准保持倍数关系，避免设备间复杂的频率转换。这一习惯延续至4K/8K，270MHz、297MHz、594MHz等均为27MHz的整数倍。
选型提示：148.5MHz是SDI/HDMI接口的关键频率点，长距离传输建议搭配差分晶振，确保眼图裕量充足。SCTF差分振荡器RMS抖动＜0.5ps，工业级-40~85℃，支持LVDS/LVPECL输出。
四、为什么视频设备晶振频率不是整数？
很多工程师困惑：为什么不用100MHz、125MHz这些整数？答案是：视频标准的历史兼容性决定了这一切。
| 频率 | 来源 | 为什么不是整数 |
|---|---|---|
| 27MHz | PAL制式行频15625Hz × 1728 | 需兼容模拟电视标准 |
| 24.576MHz | 48kHz音频采样率 × 512 | 需满足高精度音频时钟 |
| 148.5MHz | 1080p像素时钟 × 2 | 27MHz的5.5倍（PLL限制） |
理解了这一点，选型时就不会被"为什么不是整数"困扰——芯片手册写什么频率，就用什么频率，别用100MHz凑数。
五、SCTF视频设备晶振选型方案
SCTF星通时频深耕频率控制元器件领域二十三年，提供覆盖视频设备主流频率的完整产品线，以下为各频点适用场景与选型参考：
| 频率 | 适用场景 | 推荐产品系列 | 关键参数 |
|---|---|---|---|
| 27MHz | HDMI接口、视频主控、编解码器 | MHz石英晶体 | CL：6-20pF，频差±10ppm |
| 24.576MHz | 音视频同步、音频Codec | SPXO低相噪晶振 | 低相噪设计，适配音频Codec |
| 148.5MHz | 4K/8K视频、SDI接口 | 差分晶振 | RMS抖动＜0.5ps，-40~85℃ |
27MHz、24.576MHz、148.5MHz并非随意频点，而是PAL制式、MPEG-2标准、高清视频演进留下的技术痕迹。理解这些频率的来源，选型就能少一些困惑。
如需样品测试或选型建议，欢迎联系SCTF星通时频技术团队。
