机器人主控与通信时钟：为什么MHz时钟振荡器是基础盘？
一台机器人从6颗到145颗晶振，主控与通信用的那颗基础时钟多数是MHz时钟振荡器——简单可靠、供应稳定。本文解析MHz时钟振荡器在机器人主控与通信场景中的定位、选型要点与常见误区。

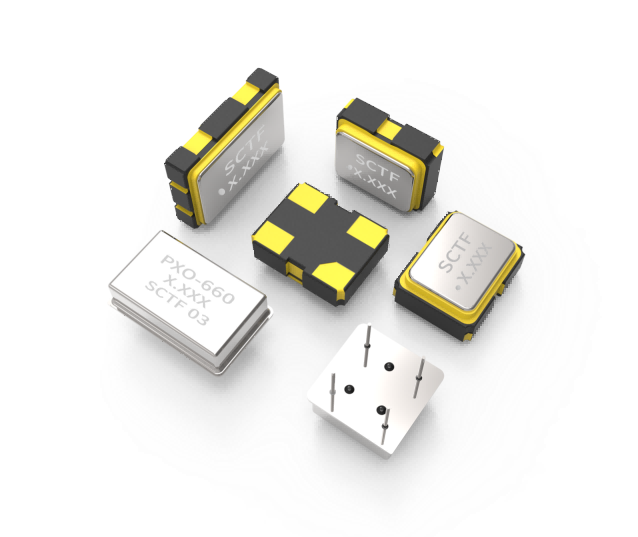

一、MHz时钟振荡器是什么？
MHz时钟振荡器（通常简称SPXO）是自带起振电路的有源晶振，通电即可输出稳定时钟信号。它与无源晶体（MHz石英晶体谐振器）的核心区别在于：内部集成了完整的振荡电路，无需外部匹配电容，上电即用，设计更简洁、可靠性更高。
二、主控时钟不稳定会怎样？
主控时钟出问题时，常见三种症状：
- 时序紊乱：控制周期忽长忽短，电机响应不一致。
- 通信丢包：Wi-Fi/5G模块时钟偏差导致误码率上升。
- SLAM建图偏差：传感器采样时钟抖动，导致点云精度下降。
这类问题在温升明显的长工况下更常见。SPXO 以 ±20ppm 公差与 -40~+85℃ 全温区能力，把温漂压在可接受范围。
三、MHz时钟振荡器关键参数
| 参数 | 规格 |
|---|---|
| 频率范围 | 1~160 MHz |
| 封装 | SMD2016/SMD2520/SMD3225/SMD5032/SMD7050 |
| 频率公差 | ±20ppm |
| 频率稳定性 | ±50ppm |
| 工作温度 | -40℃ ~ +85℃ |
| 供电电压 | 1.8V, 2.5V, 3.3V |
| 输出 | CMOS |
四、MHz时钟振荡器 vs TCXO：怎么选？
| 对比维度 | MHz时钟振荡器（SPXO） | TCXO温补晶振 |
|---|---|---|
| 全温区稳定度 | ±50ppm | ±0.5ppm ~ ±2.5ppm |
| 成本 | 低 | 高（约2~3倍） |
| 适用场景 | 主控MCU、通信模块 | 力控、平衡、宽温场景 |
选型判断：主控与通信场景选MHz时钟振荡器；力控、平衡等温漂敏感场景选TCXO。
五、三个常见误区
误区一：频率越高越好
应以规格书推荐值为准，过高频率可能导致PLL无法稳定锁定。
误区二：只看标称精度，不看全温区漂移
标称精度（±10ppm@25℃）只反映室温表现。电控柜高温下漂移过大会影响主控精度。
误区三：忽略PCB布局
电源去耦不足、输出走线过长会导致时钟信号畸变，影响系统可靠性。
六、选MHz时钟振荡器做三件事
- 样品实测：在-40℃、+25℃、+85℃三个温度点测试频率偏差。
- 核对负载：确认输出负载电容与PCB走线匹配，避免信号反射。
- 锁定交期：主控时钟属长周期物料，提前排产。
七、市场底座：MHz时钟振荡器的基础份额
中国工业机器人年产量 77.3 万套，单台晶振用量 6~145 颗，年需求约 9,200 万颗。国产化率约 54%，协作机器人超 90%。MHz时钟振荡器是多数机器人主控与通信场景的优先选择。
SCTF星通时频 深耕频率控制元件 23 年，国家高新技术与专精特新企业，30+ 项专利、11000㎡ 万级净化车间、全测品控，为工业机器人提供自主可控、稳定交付的 MHz 时钟振荡器方案。
九、常见问题
Q：为什么MHz时钟振荡器是机器人主控与通信的基础盘？
A：主控MCU、SLAM导航、Wi-Fi/5G通信需要简单、可靠、供货稳定的时钟源。MHz时钟振荡器自带振荡电路、上电即输出，覆盖1~160MHz常用频段，是基础场景的最优解。
Q：MHz时钟振荡器和TCXO有什么区别？
A：MHz时钟振荡器靠晶体自身特性保证频率，成本低；TCXO内置温度补偿电路，全温区频差更小。主控与通信场景选前者，力控、平衡等温漂敏感场景选后者。
Q：主控时钟不稳定会怎样？
A：典型表现是时序紊乱、通信丢包、SLAM建图偏差，且多出现在温升明显的工况。选用全温区频率公差合理的MHz时钟振荡器，可从源头降低风险。
