一、MHz石英晶体：视频主控时钟的"心跳"
在视频电子设备中，MHz石英晶体负责为主控芯片（MCU、FPGA、SOC）提供基准时钟。没有它，整个系统就无法正常工作。

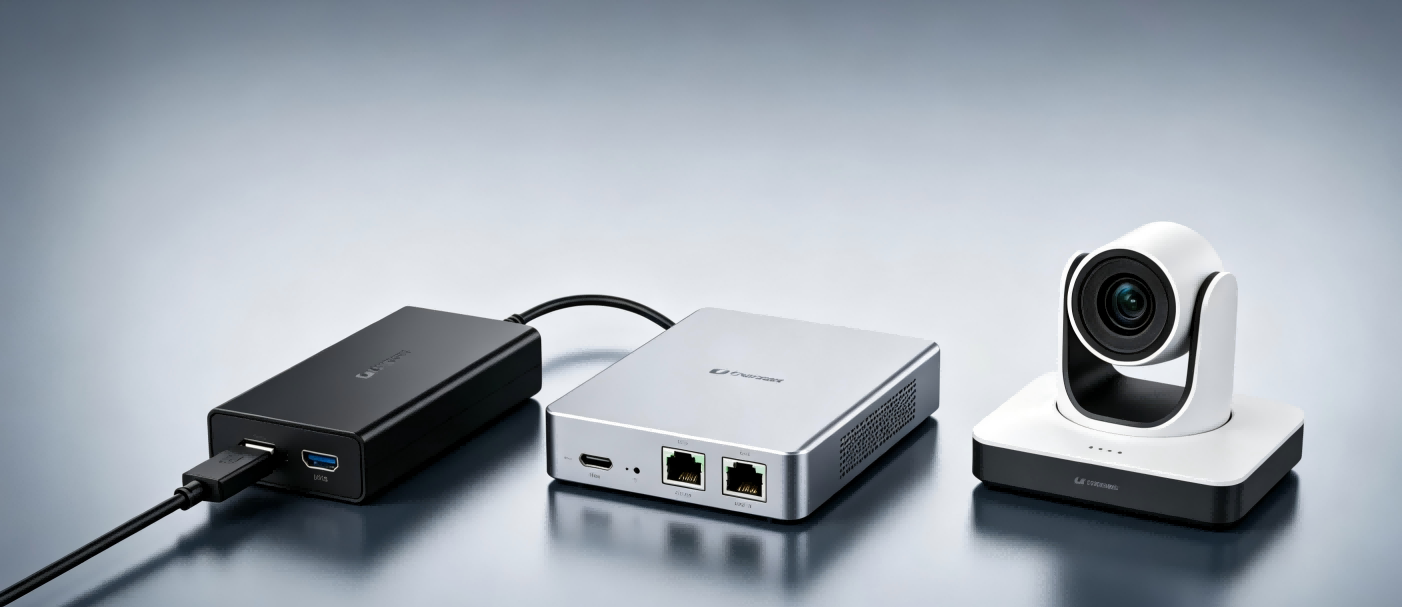

典型应用场景：视频采集卡主控时钟（24MHz/25MHz/27MHz）、编解码器参考时钟（25MHz/27MHz/54MHz）、会议终端系统主时钟（24MHz/25MHz）、显示设备视频处理时钟（27MHz/54MHz）。
选型原则：根据主控手册的要求，选择匹配的频率、负载电容和精度。选错了，轻则频率偏移，重则晶体不起振。
二、MHz石英晶体核心参数解读
必须与主控芯片匹配。常见8pF/10pF/12pF/15pF/20pF。选错会导致频率偏差，严重时不起振。
室温下允许偏差。±10ppm/±20ppm/±30ppm/±50ppm。
MHz晶体ESR通常25-100Ω。ESR越低，起振越容易、功耗越低。
室内0~70℃；户外-40~85℃；车载-40~125℃。
三、SCTF MHz石英晶体产品系列
SCTF星通时频深耕晶振领域23年，提供完整的MHz石英晶体产品线：
封装规格：SMD2016/2520/3225/5032/7050
频率范围：1~200MHz
工作电压：1.8V、2.5V、3.3V
频率公差：±10ppm/±20ppm max

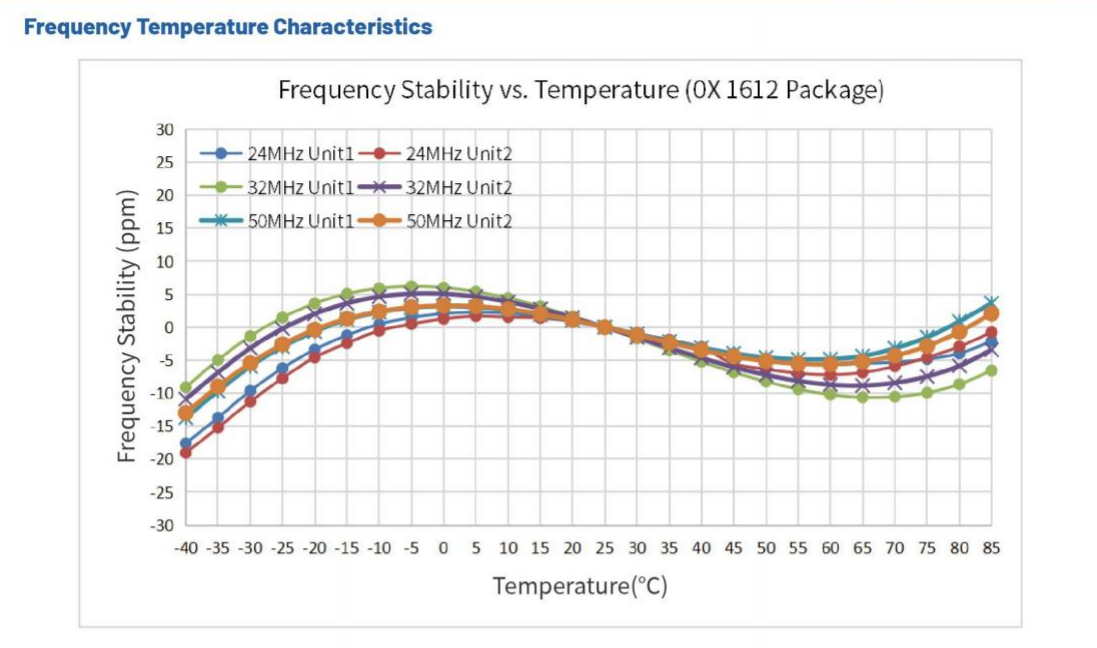

温度特性：±20ppm/±30ppm max
工作温度：-20℃～+70℃、-40℃～+85℃、-40℃～+125℃
四、视频设备选型要点
查阅主控芯片手册
24/25/27/54MHz
确保与芯片匹配
否则频率偏移
高速接口±20ppm
普通控制±30ppm
根据PCB空间
1612→7050可选
常见频率与场景对照
| 频率 | 典型应用场景 |
|---|---|
| 24MHz | 会议终端、通用主控 |
| 25MHz | 视频采集卡、编解码器 |
| 27MHz | HDMI接口、视频处理器 |
| 54MHz | 4K/8K视频、高速接口 |
五、常见问题
频率偏移。轻则频率偏差超标，重则晶体不起振。SCTF提供8-20pF多种规格，请根据芯片手册选择。
越小越好。ESR越低，起振越容易、功耗越低、抗干扰能力越强。
主流型号48小时出样，技术咨询2小时内回复。FAE可协助电路匹配验证。
视频设备的主控时钟，看似简单，选错却可能引发各种"疑难杂症"。从频率到负载电容，从ESR到封装，每一个参数都值得认真对待。SCTF星通时频提供全系列MHz石英晶体，覆盖SMD2016到7050多种封装，适配采集卡、编解码器、会议终端等视频设备。
