无人机飞控晶振怎么选？全链路解析
你的工业无人机在冬季试飞反复悬停漂移、低温炸机，RTK厘米级定位时好时坏？巡检、测绘、物流无人机最怕的就是"飞着飞着丢了位置"。绝大多数团队先怀疑GPS模块、天线、算法，最后才定位到——罪魁是飞控与GPS授时链路那颗被严重低估的参考晶振。本文不堆参数，直接给你一套可落地的「无人机飞控晶振全链路选型清单」。
结论速览
无人机飞控晶振选型的核心是全链路守时：以高精度TCXO（±0.5ppm）作GPS/北斗授时参考、工业级SPXO（±10ppm）作飞控主时钟、低抖动XO作IMU陀螺仪，必要时配差分低抖动晶振给视觉链路；并要求器件具备抗振动、宽温补偿能力——从源头杜绝定位漂移、低温锁星慢与RTK失效。
无人机飞控晶振选型的核心是全链路守时：以高精度TCXO（±0.5ppm）作GPS/北斗授时参考、工业级SPXO（±10ppm）作飞控主时钟、低抖动XO作IMU陀螺仪，必要时配差分低抖动晶振给视觉链路；并要求器件具备抗振动、宽温补偿能力——从源头杜绝定位漂移、低温锁星慢与RTK失效。
一、无人机飞控时钟架构
飞控时钟是一条多时钟域链路：GPS授时参考决定定位精度，飞控主时钟（FMU）协调各外设运算，IMU/陀螺仪驱动姿态解算，无线图传/遥控同步数传链路，视觉/避障SerDes提供图像参考。任一节点频偏，都会沿系统放大成漂移或失效。理解这条链路，是正确选型的第一步。
二、飞控时钟失效的2大量产故障
故障① · 定位漂移 / 低温锁星慢 / 炸机
现象：悬停漂移、RTK失效、低温起飞搜不到星。
根因：GPS授时参考晶振频率稳定度不足，宽温区（-40~+85℃）温漂大，导致定位解算误差累积、冷启动无法快速锁星。
解法：选用高精度TCXO温补晶振（±0.5ppm，-40~+85℃），守住全温区时基精度。
故障② · RTK 高精度失效
现象：基准站与移动站厘米级差分时好时坏，精度塌到米级。
根因：两端时钟不同步，授时参考晶振漂移导致RTK解算失锁。
解法：两端统一高稳授时参考，保障差分时钟一致性。
三、无人机飞控晶振选型决策表
| 链路环节 | 推荐类型 | 频率 / 精度 | 温区与要求 |
|---|---|---|---|
| GPS / 北斗授时模块 | 高精度TCXO温补晶振 | 26/38.4MHz（±0.5ppm） | -40~+85℃宽温，高频率稳定度 |
| 飞控主时钟（FMU） | 工业级SPXO | 24/25MHz（±10ppm） | 工业级，抗振动 |
| IMU / 陀螺仪 | 低抖动XO | 10-20MHz | 低抖动，保障姿态解算 |
| 无线图传 / 遥控 | TCXO 或 SPXO | 26/40MHz | 宽温，抗振动 |
| 视觉 / 避障 SerDes | 差分低抖动晶振（DXO） | 156.25MHz | 低抖动差分，保障图像链路 |
对照上表，无人机飞控时钟与无人机GPS参考时钟的选型不再凭经验拍脑袋。若当前使用日系器件，可评估晶振国产替代与晶振日系替代，交期与一致性更有保障，也规避单点供应风险。
四、无人机环境的3大特殊挑战
挑战① · 抗振动
电机振动与起降冲击会直接拉偏晶振频点。飞行场景的晶振抗振动设计不是加分项，而是必选项——选型时需关注器件的抗振封装与晶振飞控精度稳定性。
挑战② · 温度漂移
从-40℃高寒到+85℃机舱高温，温差超120℃。普通晶振晶振温度特性差、低温频偏大，是冷启动锁星慢、冬季炸机的根因；必须上宽温补偿方案。
挑战③ · 功耗约束
电池供电下，精度与续航要平衡。TCXO在授时精度与功耗间更优，低功耗XO用于IMU常开链路——在晶振选型时把功耗一并纳入权衡。
五、SCTF产品 · 无人机级高精度TCXO（授时参考晶振）
SCTF 推荐产品

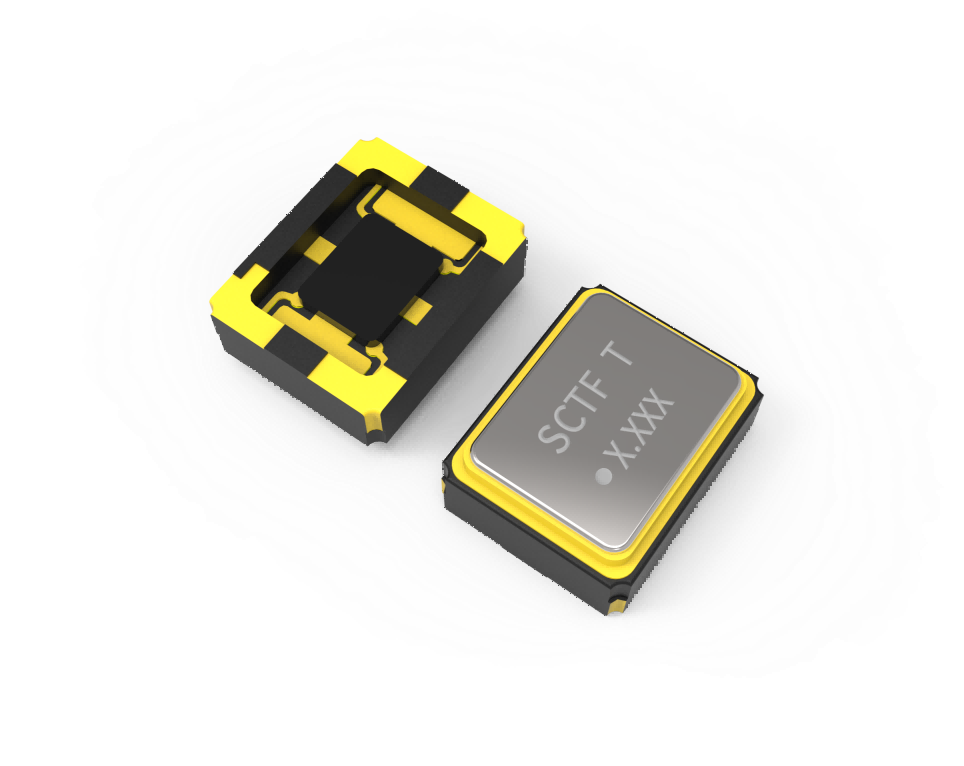

SCTF星通时频 · 无人机级高精度TCXO温补晶振
GPS / 北斗授时参考晶振 · 工业巡检 / 测绘 / 物流 / eVTOL 飞控链路
系列1TH / 2TH / 3TA
封装SMD2016 / SMD2520 / SMD3225
频率10 ~ 52 MHz
频率稳定度±0.5 ppm
工作温区-40 ~ +85℃
输出波形Clipped Sine Wave
电压1.8V / 2.5V / 3.3V
标准交期4 ~ 6 周 （日系 16 周+）
典型应用：工业巡检无人机 · 测绘无人机 · 物流无人机 · eVTOL 飞控链路 · 北斗授时模块 · 高精度 RTK 基站
为什么选 SCTF 星通时频：作为深耕视频电子与工业级晶振全链路的专业晶振厂商，提供TCXO、SPXO、DXO同体系一站式供货，解决多供应商协调难题。对标日系品牌，具备稳定的交付能力，帮助客户规避单点供应风险。从飞控/GPS时钟评审到宽温样片实测，SCTF提供快速响应的技术支持，助力客户缩短适航与量产爬坡周期。
领取你的无人机时钟设计方案 + 免费样片
提交项目信息，SCTF提供「飞控/GPS时钟评审 + 宽温补偿样片实测 + 选型手册」一站式支持，缩短适航与量产爬坡周期。
免费申请样品 查看全系列TCXO 1对1技术咨询常见问题 FAQ
无人机飞控为什么用TCXO温补晶振而不用普通晶振？
无人机要扛-40℃高寒到+85℃机舱高温，且GPS授时靠时基精度决定定位。高精度TCXO温补晶振（±0.5ppm）守住全温区授时基准，普通晶振晶振温度特性差、低温频偏大，会直接拖慢锁星、引发漂移炸机。
低温冷启动锁星慢、频偏大怎么解决？
核心在授时参考晶振的温补能力。选高精度TCXO温补晶振（-40~+85℃），设计时预留温漂裕量；SCTF方案在高低温循环下频偏收敛，避免北方/高海拔低温起飞才暴露的隐性故障。
GPS定位漂移和晶振频率稳定度有什么关系？
GPS/北斗靠授时参考晶振提供时基，晶振频率稳定度越高，定位解算随时间累积的误差越小。频偏大的晶振会让悬停位置缓慢漂走，严重时直接失联。
无人机晶振怎么选才不踩坑？
授时看TCXO精度与温区、主时钟看SPXO工业级、IMU看低抖动XO、视觉看差分低抖动；并兼顾晶振抗振动与功耗。优先选有无人机案例、晶振交期稳定、可晶振样品申请实测的低抖动晶振品牌。
