便携DAP场景时钟方案选型：尺寸、功耗与相噪的权衡
便携DAP时钟方案选型，本质是多目标优化——在尺寸、功耗、相噪三者之间找到最优平衡点。本文拆清时钟树，给出封装、电流、相噪三维决策框架与分档推荐。
选了一颗好DAC，SNR却始终差几个dB；人声结像发虚、声场拉不开；续航还莫名其妙掉得快。排查一圈电路，最后发现——主时钟相噪不够。
这不是个例。便携DAP的PCB不足台式设备的四分之一，主控SoC、双DAC、射频模块挤在一起，留给时钟的面积和功耗预算被压到极限。DAP晶振选型选错，轻则DAC性能打折，重则整机定位掉档、返修成本翻倍。
SCTF星通时频23年专注频率控制元件，为便携音频场景提供从2520小封装到飞秒级超低相噪的完整音频时钟方案——下面这套三步决策法，帮你一次选对。
STEP 01 · 诊断 先画全时钟树，别漏节点
DAC主时钟是整棵树的根：44.1kHz族用22.5792MHz，48kHz族用24.576MHz；两族通吃，需锁相环倍频或双晶振切换。
| 时钟节点 | 典型频点 | 关键要求 |
|---|---|---|
| SoC / 主控系统时钟 | 24 / 26 / 40MHz | 起振稳定、温漂可控 |
| DAC 主时钟 MCLK | 22.5792与24.576MHz | 相噪优先，决定SNR |
| USB 桥接时钟 | 12 / 24MHz | 按桥接芯片手册锁定频点 |
| 蓝牙 / Wi-Fi 参考 | 16~40MHz | 频率精度与温漂 |
| 待机实时时钟（RTC） | 32.768kHz | 低功耗、待机不掉时 |
STEP 02 · 决策 三步决策：封装 → 功耗 → 相噪
第 1 步
定封装
优先2520
（2.5×2.0mm）
（2.5×2.0mm）
→
第 2 步
定功耗
1.8V低电压
优先
优先
→
第 3 步
定相噪
按机型档位
匹配
匹配
① 先定封装
便携DAP优先2520（2.5×2.0mm）级小封装。SCTF CN系列提供2520/3225/5032/7050四档，2CN（SMD2520）是便携DAP主力——尺寸适中、性能稳定、不费电。顺序是先确认PCB可容纳的最大封装，再在该档内选相噪最优型号，不要先盯-160dBc再找地方塞。
② 再定功耗
SCTF低相噪振荡器支持1.8/2.5/3.3V三档，1.8V低电压方案显著降低晶振功耗，是便携DAP首选——前提是DAC与SoC支持1.8V电平。
③ 最后定相噪
入门级／普通小尾巴用标准晶振；主流级DAP、高端小尾巴用低相噪SPXO——这条"及格线"再往下，DAC的SNR与细节还原就会明显打折；旗舰级、双DAC架构才上超低相噪晶振。
顺序不能反：先盯指标再找地方塞，多数会失败。
STEP 03 · 验证 按场景选：两颗型号对号入座

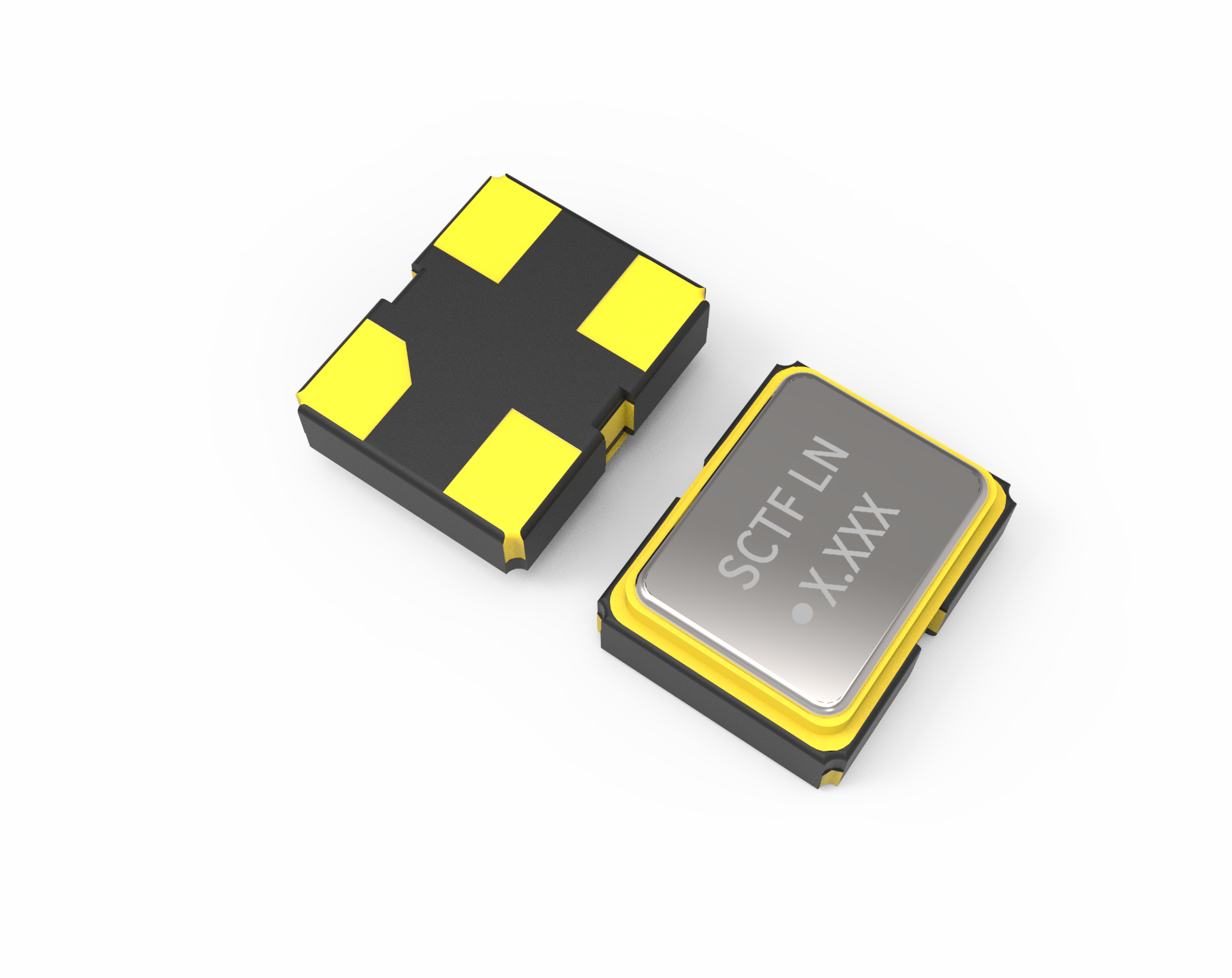

场景一
主流级DAP · 便携解码耳放 · 高端小尾巴
封装：2.5×2.0mm
频率：1~54MHz
电压：1.8/2.5/3.3V
相噪：-149dBc@1kHz
公差：±20ppm
温度：-40~+85℃
频率：1~54MHz
电压：1.8/2.5/3.3V
相噪：-149dBc@1kHz
公差：±20ppm
温度：-40~+85℃
场景二
旗舰级DAP · 双DAC架构 · 参考级播放器
封装：14.3×9.14mm
频率：1~54MHz
电压：1.8/2.5/3.3V
相噪：-160dBc@1kHz
公差：±20ppm
温度：-40~+85℃
频率：1~54MHz
电压：1.8/2.5/3.3V
相噪：-160dBc@1kHz
公差：±20ppm
温度：-40~+85℃
常见问题
便携DAP一定要上超低相噪晶振吗？
不必。主流级DAP与高端小尾巴选低相噪SPXO已能跑满DAC标称性能；只有旗舰级、双DAC架构才用得上超低相噪。过度投入会造成成本与空间浪费。
2.5×2.0mm小封装会牺牲相噪吗？
会有裕量差异：封装越小，石英片面积越小，设计裕量越紧。应先确认PCB可容纳的最大封装，再在该档内选相噪最优型号。
DAP要同时兼容44.1kHz与48kHz怎么办？
走双频点方案：44.1kHz族配22.5792MHz，48kHz族配24.576MHz，可一路时钟配锁相环倍频，也可布两颗同封装晶振由主控切换。
