晶振是视频电子系统的"心跳"，为整个系统提供精确的时钟基准。但4K/8K超高清显示、240Hz电竞高刷、视频墙多屏同步、广播级SDI长距离传输——这些场景对晶振的要求截然不同。HDMI 2.1的48Gbps带宽下，RMS抖动要求＜0.5ps，超过阈值，画面就会出现随机横纹、黑屏闪屏甚至合规认证失败。
结论速览： SCTF 视频电子晶振三大品类——DXO差分振荡器全场景核心主推；低相噪SPXO配合DXO做低速节点；超低相噪SPXO专供广播与专业视频画质节点。选型按"接口速率+画质等级+同步需求"三维度定档，覆盖视频设备全频点。
一、视频环境对晶振的三大约束
视频设备不是"能出图像就行"，它对时钟的苛刻度体现在三个维度，决定了晶振的最低门槛：
-
① 超低抖动。视频信号是高速串行数据流，接收端依靠参考时钟对每一比特重新采样。时钟抖动越大，采样点越容易偏离眼图中央的安全区。HDMI 2.1要求RMS抖动＜0.5ps。
-
② 差分输出。单端时钟只有一根信号线，容易受电源纹波和板级串扰影响。HDMI 2.1、DP 2.0、12G-SDI这类高速接口，必须采用LVPECL/LVDS/HCSL差分输出。差分信号用两根互为反相的线传输同一信号，天然抑制共模噪声，边沿更干净。
-
③ 宽温稳定。电竞显示器长时间满载工作、户外LED视频墙经历四季更替——视频设备的工作温度范围往往比消费电子更宽。工业级宽温（-40~+85℃）是视频设备的基础要求。
二、视频电子晶振品类详解
SCTF 视频电子晶振产品线覆盖三大品类：

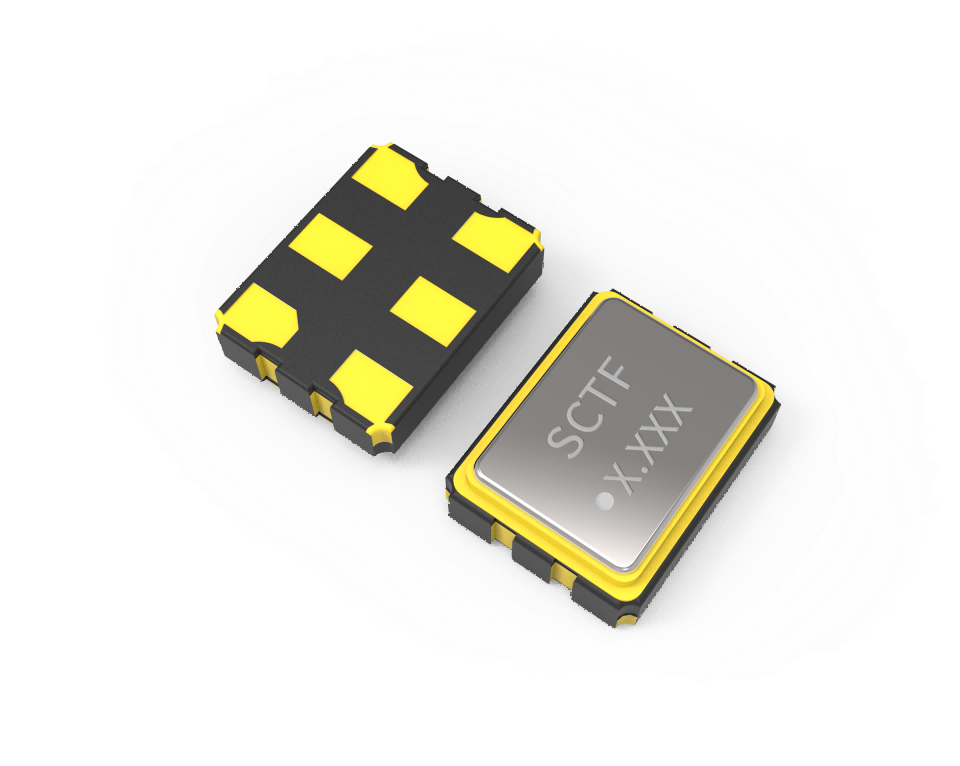

① · DXO 差分振荡器
全场景核心主推 · 高速差分接口
系列：3Z / 5Z / 7Z
封装：SMD3225 / 5032 / 7050
频率范围：90~200MHz
输出类型：LVPECL / LVDS / HCSL
频率稳定度：±50ppm
相位抖动：0.5ps
工作温度：-40~+85℃
供电电压：1.8V / 2.5V / 3.3V
适用：HDMI 2.1 / DP 2.0 / 12G-SDI 高速差分接口、LED/LCD视频墙拼接节点、光端机长距传输、4K/8K像素时钟。
② · 低相噪 SPXO
配合 DXO · 视频设备低速节点与基础时钟
系列：2CN / 3CN / 5CN / 7CN
封装：SMD2520 / 3225 / 5032 / 7050
频率范围：1~54MHz
输出类型：CMOS
频率稳定度：±50ppm
相位抖动：0.3ps
相位噪声：-149dBc/Hz @1kHz
工作温度：-40~+85℃
供电电压：1.8V / 2.5V / 3.3V
适用：视频处理芯片基础时钟、视频会议终端主控、矩阵切换器本地参考、低速视频接口（USB/SDI控制面）。与DXO形成“高低搭配”。
③ · 超低相噪 SPXO
广播与专业视频场景专用 · 画质命门档
系列：SOMC-330
封装：SMD1409
频率范围：1~54MHz
输出类型：CMOS
频率稳定度：±20ppm
相位抖动：0.3ps
相位噪声：-160dBc/Hz @1kHz
工作温度：-40~+85℃
供电电压：1.8V / 2.5V / 3.3V
适用：广播级监视器、12G-SDI监看链路、4K/8K RAW录制、专业级视频处理器、HDR母带制作。
视频电子专用频点一览： 24.576 MHz / 27MHz / 54MHz / 74.25MHz / 100MHz / 148.5MHz / 156.25 MHz
三、视频晶振选型逻辑 · 三步定档
第一步：接口定差分。 HDMI 2.1 / DP 2.0 / SDI 等高速差分链路 → DXO差分晶振（差分输出，频点覆盖27/54/148.5/156.25/297MHz）；低速节点/本地参考时钟 → 低相噪SPXO（1~54MHz，相噪≤-149dBc@1kHz），与DXO形成高低搭配。
第二步：画质定相噪。 消费视频/普通显示器 → DXO + CN组合，BOM最优；广播级监视器/HDR母带/12G-SDI监看 → 超低相噪SPXO（35fs / -160dBc@1kHz），广播级画质底线。
第三步：同步定统一。 单台设备无需多节点协同，按上两步选型即可；视频墙拼接/导播台切换/分布式KVM等多节点系统 → 所有节点统一采用 DXO差分晶振保证参考时钟一致，避免多路信号因时钟偏差累积导致画面错位。
关于 SCTF 星通时频
SCTF星通时频专注晶振23年，国家级专精特新企业。视频电子三大晶振品类覆盖从消费级到广播级的全场景时钟需求，出厂前实测。FAE团队从频点确认到PCB布局全程介入，标准交期4周、打样最快3-5天，让视频设备厂商的时钟方案少走弯路。
视频晶振选型拿不准？免费拿样实测
提供设备接口、频点与封装需求，SCTF FAE 72 小时内输出完整时钟方案与样片。
常见问题（FAQ）
SCTF 视频电子晶振有什么品类？
三大品类：DXO 差分振荡器、低相噪 SPXO、超低相噪 SPXO。
为什么 HDMI 2.1 设备不能随便用普通晶振？
48Gbps 差分信号对时钟抖动极敏感，普通晶振易致间歇性黑屏；必须选用 DXO 差分晶振，或低相噪SPXO做低速节点补充。
DXO、低相噪SPXO、超低相噪SPXO 三者怎么搭配？
高速差分节点用 DXO，低速基础节点用低相噪SPXO；广播与专业视频画质节点单独用超低相噪SPXO。三者形成"高速+低速+画质命门"的完整覆盖。
