视频墙拼接总有"缝"、导播台切画跳帧、多机位画面撕裂——排查到最后，往往指向同一个方向：多路时钟没对齐。固定机位的采集卡用一颗普通SPXO就够了；但一旦涉及多设备协同——拼接屏、导播台、多机位直播，就必须用到VCXO（压控振荡器）。
结论速览
视频墙拼接、导播台切画、分布式坐席这三类多设备视频系统，画面不同步的根因多是各节点时钟存在微小频率偏差。VCXO（压控晶振）能通过外部控制电压动态微调频率，配合 Genlock 同步机制把多路时钟对齐到同一相位，是这类场景的必选器件；选型重点看牵引范围、低抖动与 Genlock 配合能力。
普通晶振（SPXO）频率出厂即固定，单设备够用；多设备协同下，任意两个独立晶振都存在微小频率偏差，累积成相位差，表现为画面不同步。VCXO 相当于给时钟装了"微调旋钮"——改变控制电压即可微调频率，这正是它成为多设备同步桥梁的原因。
一、视频墙拼接处理器
症状多台拼接处理器/发送卡驱动的 LED、LCD 拼接屏，出现拼缝、错位、帧不同步。
判断单屏正常、拼起来才错位，大概率各处理器时钟未对齐，而非信号源问题。
怎么调VCXO 配合 Genlock 把每路输出时钟微调到同一相位，避免链级抖动累积。
二、多机位导播台与切换台
症状切换瞬间跳帧、横纹、撕裂，直播"卡一下"。
判断多机位时钟不同步，切换点无法无缝衔接，而非线缆或切换台硬件故障。
怎么调VCXO 配合 Genlock 实时追踪基准源；建议以高精度 TCXO 作基准（TCXO+VCXO 组合）。
三、分布式坐席 KVM 系统
症状视频/键鼠信号 IP 化分布到多节点，出现切换延迟、多画面不同步。
判断规模小、距离短可能低抖动 SPXO 就够；若切换延迟/多画面不同步，再考虑 VCXO。
怎么调三类晶振按节点灵活搭配，VCXO 用于需动态同步的核心节点，通过控制电压微调频率、修正时钟偏差。

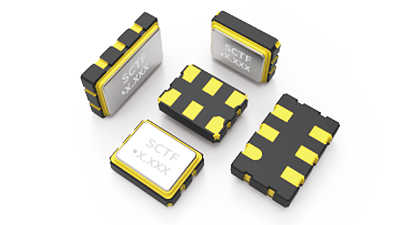

SCTF贴片压控晶振VCXO：解决多设备同步难题
视频墙拼接不同步、导播台切画跳帧、分布式KVM多画面延迟，根源在多路时钟未对齐。SCTF VCXO系列通过压控调频实现精准同步，是视频设备时钟校准的核心器件，多种封装适配全场景。
系列
3V/3VA/5V/5VA/7V/7VA
封装
SMD3225/SMD5032/SMD7050
频率范围
2.048~54MHz
频率稳定性
±50ppm
工作温度
-40℃ to +85℃
供电电压
3.3V
绝对牵引范围
±50ppm
不止多设备同步 —— 从视频墙、导播台到分布式 KVM 与广播级 SDI 设备，SCTF 为视频电子全场景提供时钟同步晶振选型方案。
查看完整视频电子解决方案 →
关于 SCTF 星通时频
SCTF星通时频专注频率控制元件 23 年，国家级专精特新企业、30+ 核心专利；VCXO 全系列 出厂前抖动全测。凭借稳定的原厂供应能力与长期 FAE 技术保障，标准交期 4 周、最快 3-5 天即可交付打样样品，助力视频设备厂商缩短项目周期，加速产品方案的验证与商业化落地。
常见问题（FAQ）
VCXO 和 TCXO 有什么区别？为什么有时候要组合用？
TCXO 强调频率稳定性，能在宽温范围内保持精度；VCXO 强调频率可调性，可动态对齐外部同步信号。组合使用既能保证基准精度（TCXO），又能实现动态校准（VCXO），是广播级多机位同步的最佳方案。
视频墙拼接不同步，是 VCXO 的问题吗？
不一定。单屏正常、拼起来才错位，大概率各拼接处理器时钟未对齐。先确认信号源无异常，再检查 Genlock 同步链路是否用了足够牵引范围的低抖动 VCXO。
分布式坐席 KVM 多画面不同步怎么解决？
先判断系统规模与传输距离：短时距低抖动 SPXO 可能够用；若出现切换延迟或多画面不同步，应在核心节点引入 VCXO，通过外部控制电压动态微调频率、修正各节点时钟偏差。
国产 VCXO 能替代进口吗？
可以。国内部分厂家已具备替代能力，选型时建议重点对比批次一致性、抖动实测值和 FAE 响应速度。SCTF VCXO压控晶振在牵引范围、低抖动与交期上对标进口，且交期更短。
