VC-TCXO vs TCXO：广播级多机位同步该选谁？ 导播切换画面延迟、多机位剪辑帧对不齐——问题往往出在时钟源的选择上。TCXO和VC-TCXO是两条主流技术路径，但工程师常纠结：固定基准用TCXO，PLL锁相选VC-TCXO，界限在哪？本文从Genlock锁相出发，拆解两类晶振的核心差异。
一、直击广播级多机位同步两大选型痛点
痛点一
宽温环境下频率漂移，导致帧同步失锁演播室空调启停、转播车暴晒升温、户外季节温差......设备经历数十摄氏度温度变化。普通晶振在全温域频率漂移明显，导致PLL失锁、Genlock偏离，表现为切换延迟、帧对不齐。
痛点二
PLL锁相需要可驯服的时钟源从机需要动态锁定主机Genlock参考信号。PLL通过比较相位差输出控制电压微调频率，时钟源必须支持外部电压调频——普通TCXO不可调，无法在PLL中被驯服。
二、TCXO vs VC-TCXO：谁才是最优解？
方案一

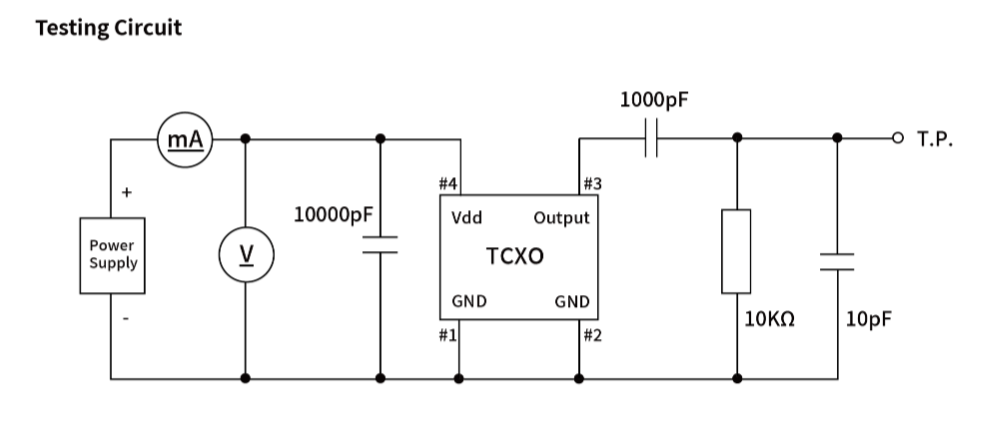

TCXO 温补晶振
内置温度补偿电路，-40~85℃保持±0.5~2ppm频率稳定
不可调频
适用：固定基准时钟、轻锁相系统
方案二

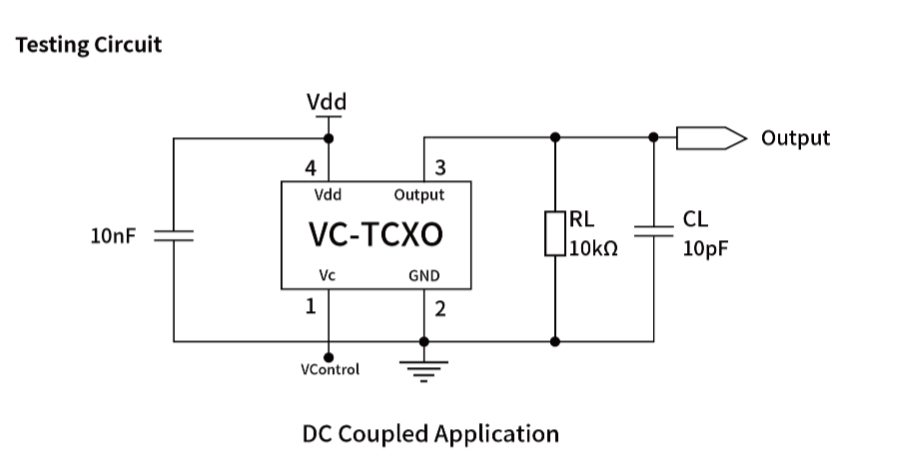

VC-TCXO 压控温补晶振
在TCXO基础上增加压控调频，既宽温稳定又支持电压微调
可调频
适用：Genlock/PLL锁相、同步板卡
三、选型指南：两类场景对号入座
场景一：主摄像机/同步发生器固定基准时钟
需要全温域稳定的固定频率时钟源，无需动态调频。TCXO凭借±0.5~2ppm宽温稳定性成为首选。
场景二：同步板卡/PLL时钟恢复电路
本地时钟需要动态锁定外部Genlock参考信号。VC-TCXO支持微调，可在PLL中被驯服，实现帧级精度锁定。
选型提示：对于同时需要"宽温稳定"和"压控可调"的PLL锁相设计，VC-TCXO是比"TCXO+VCXO"组合方案更紧凑、更直接的选择。
四、SCTF星通时频产品推荐
| 产品类型 | 推荐系列 | 频率稳定性 | 压控 | 封装 | 典型应用 |
|---|---|---|---|---|---|
| TCXO | ±0.5~2ppm | — | SMD2016/2520 | 摄像机主时钟、同步发生器 | |

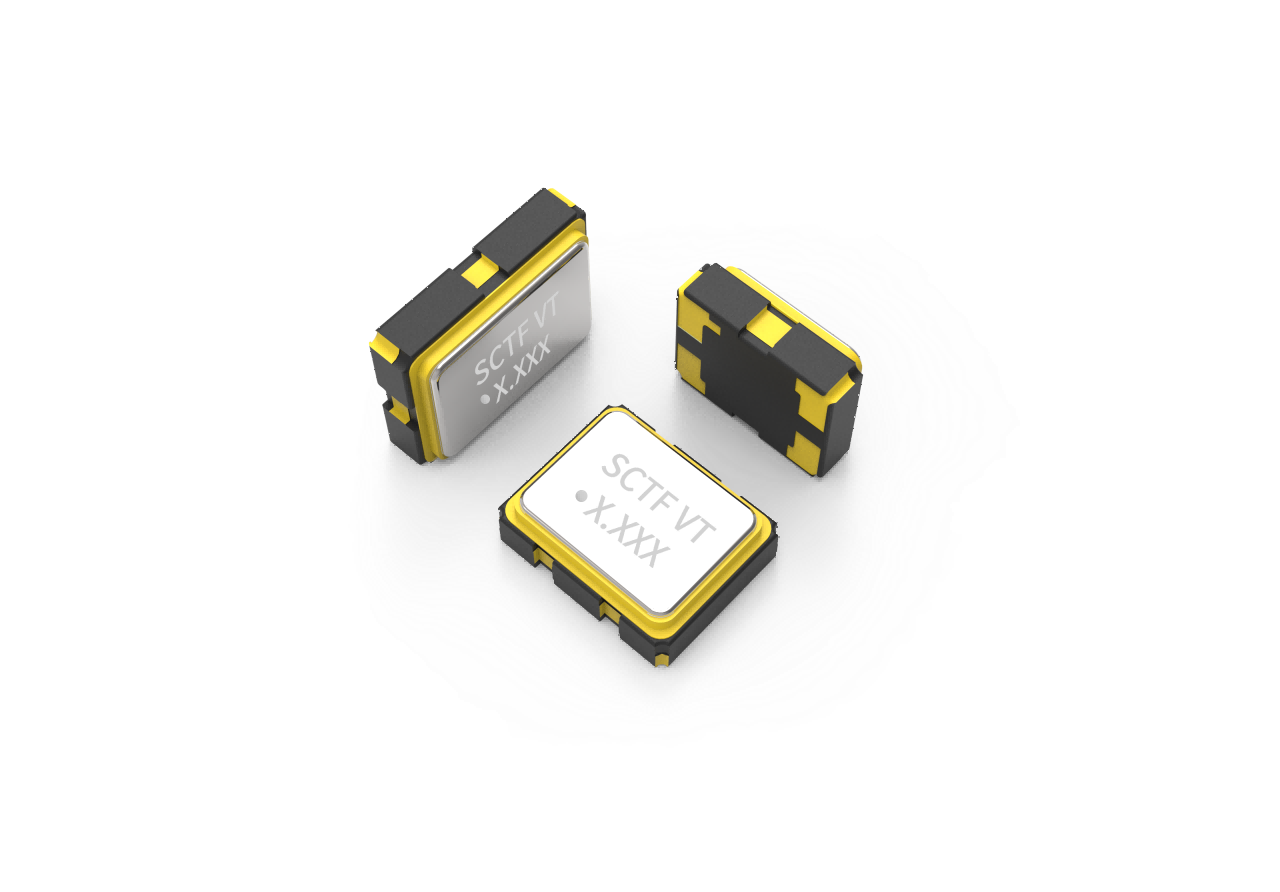

| VC-TCXO | 1VTH/2VTH/3VTA | ±0.5~2ppm | 支持压控调频 | SMD2016/2520/3225 | 同步板卡、PLL时钟恢复 |
更多TCXO/VC-TCXO型号、参数与规格书
查看全系列产品
五、SCTF星通时频服务优势
TCXO和VC-TCXO，不是谁更好，而是谁更合适。主时钟基准选TCXO，同步板卡PLL锁相选VC-TCXO。两类晶振在广播级多机位同步系统中各司其职，SCTF星通时频同时提供完整的产品矩阵，覆盖从摄像机到切换台的全链路同步需求。
